IR Lichtschranke
Für die Gleisbesetztmeldung
und die Kontakte für die Car-System Stoppstellen (die Autos
sollen ja halten, wenn ein Zug vorbeifährt) möchte
ich eine einfache Infrarotlichtschranke verwenden. Die im Internet
recherchierten Schaltungen waren teils kompliziert, teils nicht
für meine Anforderungen geeignet. Bei der Gleisbesetztmeldung
soll einfach eine LED leuchten, wenn ein Zug auf dem jeweiligen Gleis
steht. Die Stoppstellen (Magnetspulen) sollen über den
Transistor aktiviert werden. Da der BC547 den Strom nicht schalten
kann, werde ich bei den Stoppstellen auf einen BC557 ausweichen. Und

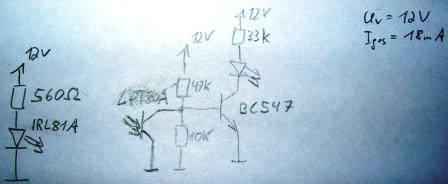

jetzt die einfache - wie geniale Schaltung.

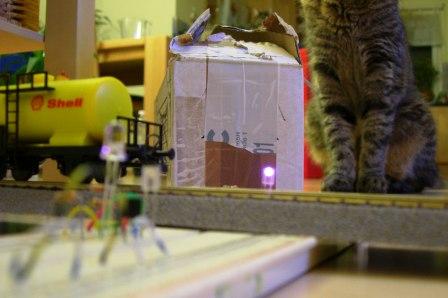

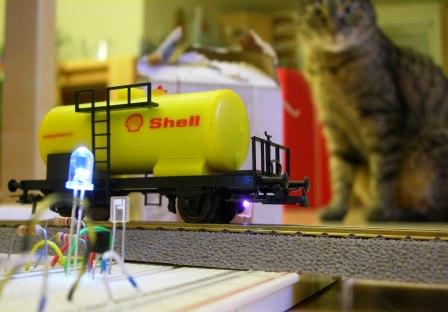

Der Versuchsaufbau am Steckbrett schaut schonmal ganz ok aus. Die Lichtschranke spricht sogar auf Miezekatzen an. Am linken Foto die "freie" Lichtschranke - das rot Leuchtende ist die IR Diode - rechts geht die weisse LED an, wenn der Waggon die Lichtschranke blockiert. Da die IR Schranken eher weiter auseinander stehen, sollte es keine Probleme mit Streulicht geben.
Alternative für den
Schattenbahnhof: Webcam
Als Alternative für den SBH überlege ich 1..3 Webcams
einzusetzen. Als EDV Heini hab ich irgendeinen alten PC umadumliegen,
der für Überwachungszwecke bestens geeignet sein
wird. Nachdem ich für 10 Gleise mindestens 10 Lichtschranken
benötigen würde (eigentlich ja 20, damit
Fehlfunktionen ausgeschlossen werden können), bietet sich die
Webcam-Lösung an. Eine ausreichend gute Beleuchtung des
Schattenbahnhofs muß allerdings gewährleistet sein.
Hausbeleuchtung
Natürlich sollte auch die Beleuchtung der Häuser des
Nächtens halbwegs ralistisch sein. Die Straßen- und
Bahnhofsbeleuchtung wird einfach per Schalter angeschlossen. Da aber
eher selten alle Bewohner eines Dorfes gleichzeitig das
Nachtkastllamperl abdrehen, muß da Abhilfe geschaffen werden.
Weiters ist es für den "Betreiber" der Modelleisenbahn nicht so
wirklich spannend, im Sekundenabstand etwa 40 Schalter für die
Beleuchtung umzulegen, also muß das automatisiert werden. Durch
Recherche im Internet, bin ich auf folgende Seite gestoßen:
www.ferromel.de Unter Elektronik - Sonstiges für die
Modelleisenbahn - Wechselndes Licht in Modellbahnhäusern hab ich
diese Supergeniale Schaltung gefunden. Wird demnächst mal als
Probeaufbau getestet.
