Wärmepumpe

Es begann ja eigentlich im Oktober 2021, da haben wir uns entschieden, daß wir statt der Gasheizung a KNV Wärmepumpe wollen. Mitte Jänner '22 hats der Fuchs bestellt, Ende Mai dann die Hiobsbotschaft, wir bekommen womöglich Keine, und wenn doch wiss ma ned wann. Hmmmm.

Mitte August '22 dann die ermunternde Nachricht, JA wir bekommen doch eine KNV Wärmepumpe - sogar das Modell, das ma bestellt haben - Ende August wurde sie dann geliefert.

Hurra

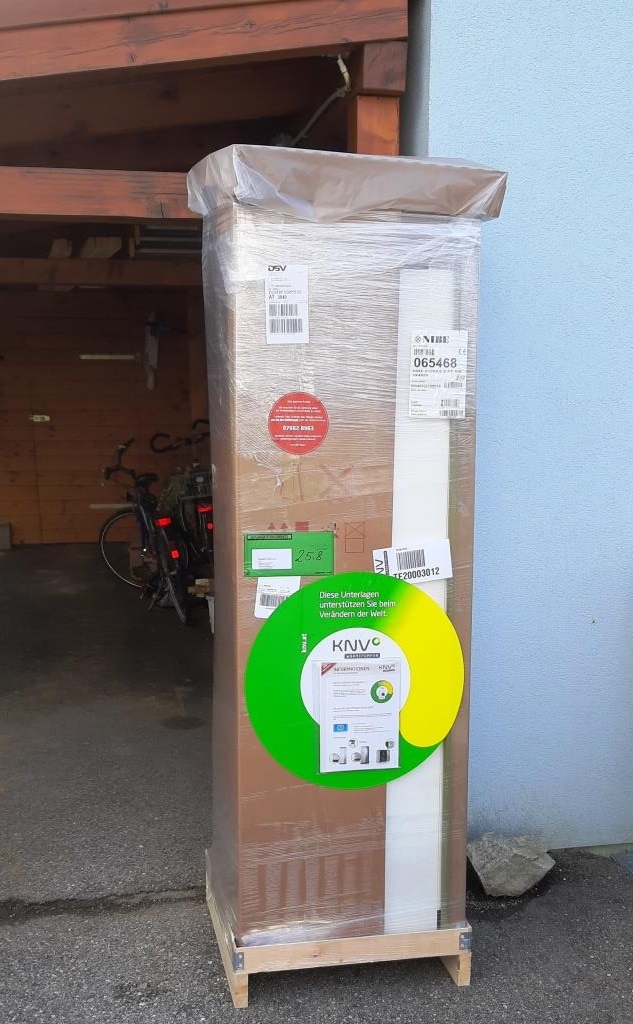

Montag, 29. August 2022, ich glaubs nicht, SIE wird wirklich geliefert. Eine nigelnagelneue wundervolle KNV S1255-06-PC.

Für alle, die das nicht selbst miterlebt haben, 2020 - 2022 gab es die Coronaepidemie, 2022 einen Riesensprung der Strompreise, d.h. Die Wärmepumpen gingen weg wie die warmen Semmeln. Bis alle ausverkauft waren, dann war das Weinen groß. Und wie Wartezeiten auf KNV Wärmepumpen lang, bei uns etwa ein dreiviertel Jahr. Vielleicht ist jetzt meine überschwängliche Freude über die Lieferung der Wärmepumpe etwas verständlicher.

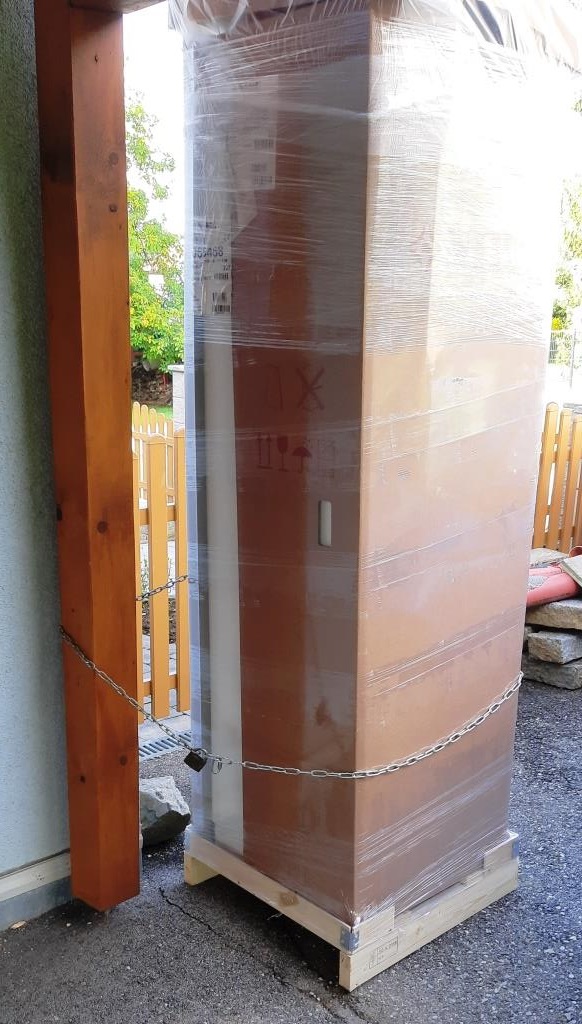

Rein vorsichtshalber, damits ned gfladert wird, sichere ich sie am Carportpfosten. Spätestens beim Runtertragen in den Keller wird mir klar: Ohne Kran fladert die keiner.

Wie ausgemacht

trudeln gegen Mittag vier Monteure vom Fuchs ein, um das Ding ins Haus und in den Keller zu bringen. Das ist leichter gesagt als getan, die Kellerstiege ist dafür leider recht schmal und zu gewendelt. Sicherheitshalber hab ich alle Glanda entfernt und alles Klumpat weggeräumt. Dadurch wirds aber leider nicht leichter. Auch zu fünft ist das Ding noch kackschwer.

Zwischendurch hamma 2x schon geglaubt, wir rumpeln alle 5 mit der Wärmepumpe die Stiege runter, aber irgendwie hammas dann doch noch geschafft, sie in den Heizraum zu wuchten.

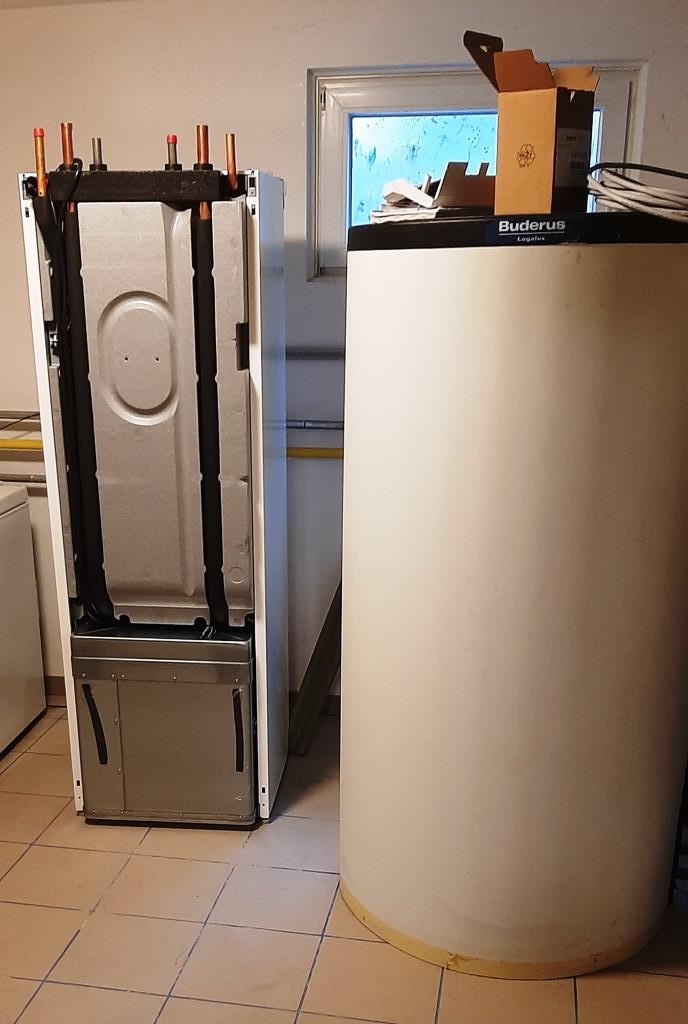

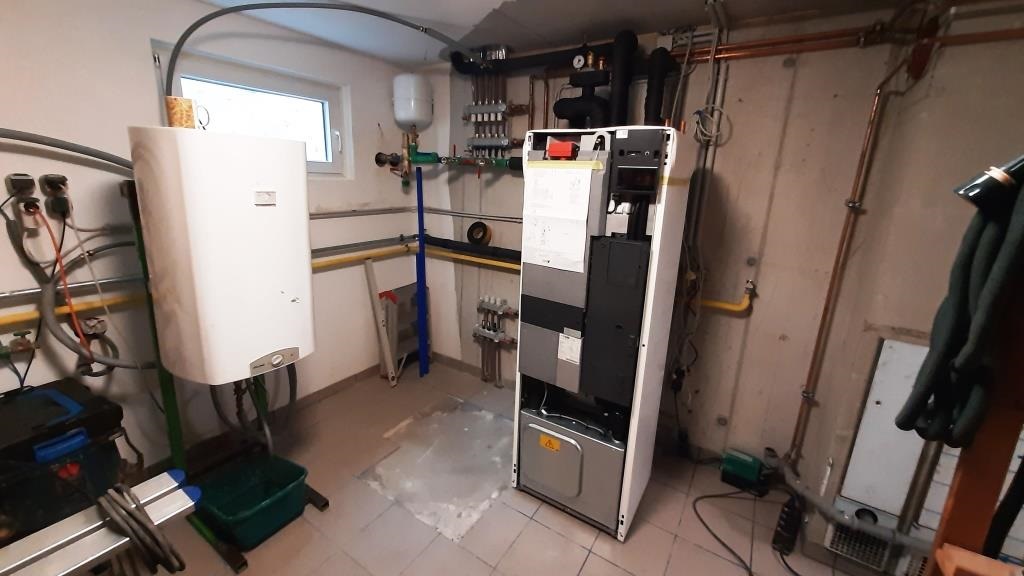

Da stehts jetzt, neu und schön und mein Schaaaaaaatz

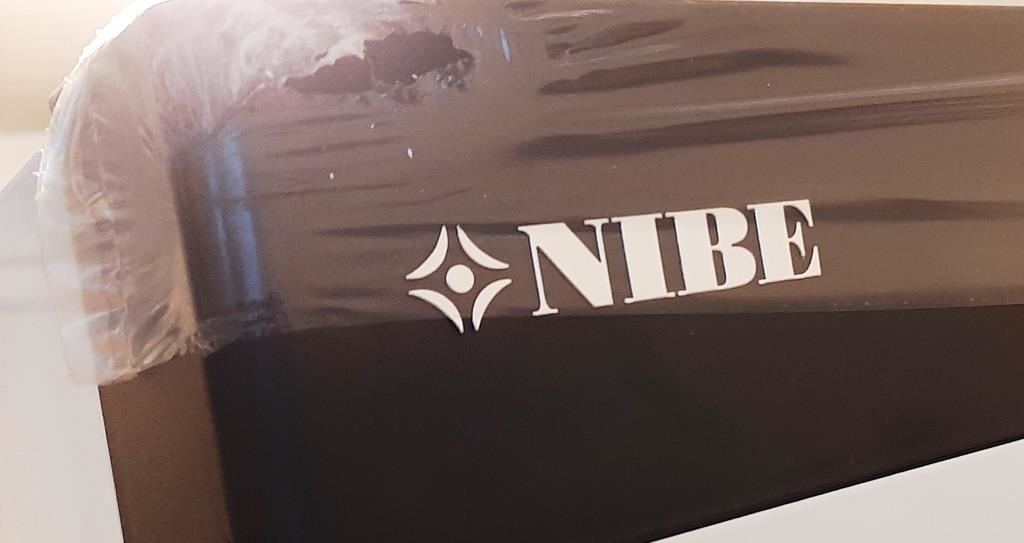

Es steht zwar nicht KNV drauf, sondern NIBEaber so haglich woll ma ned sein.

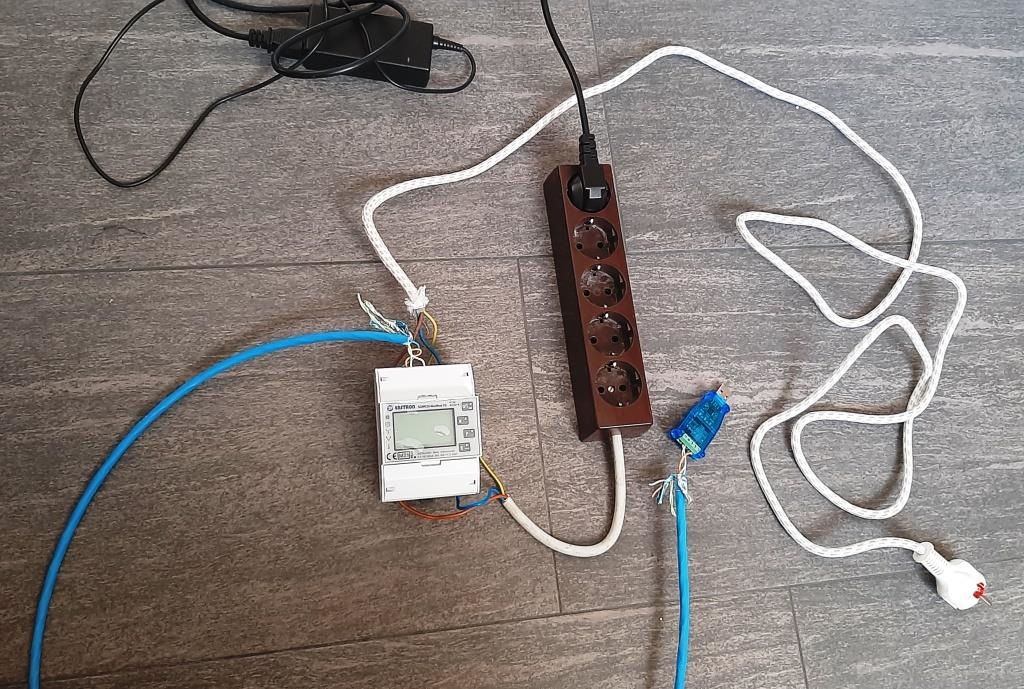

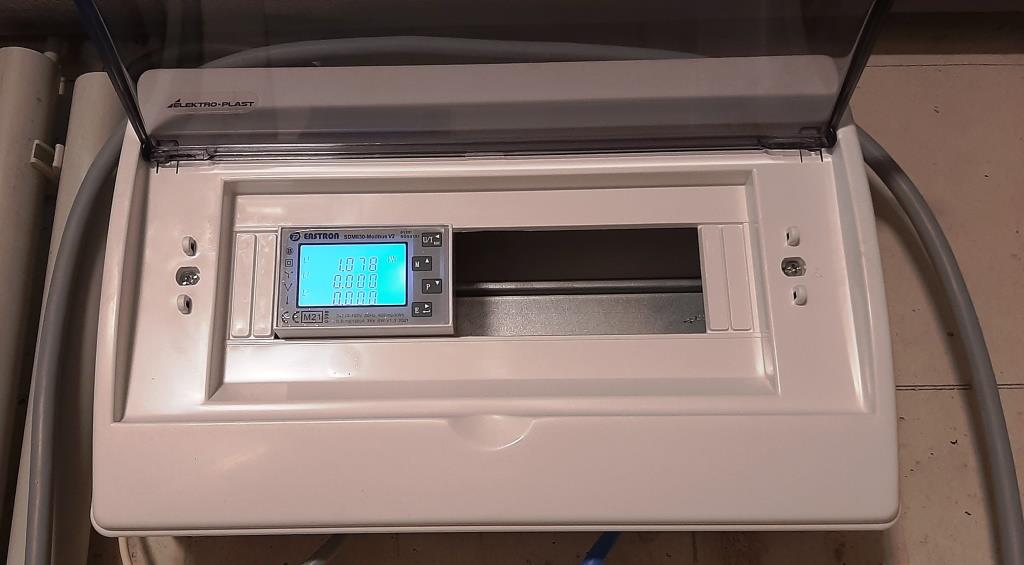

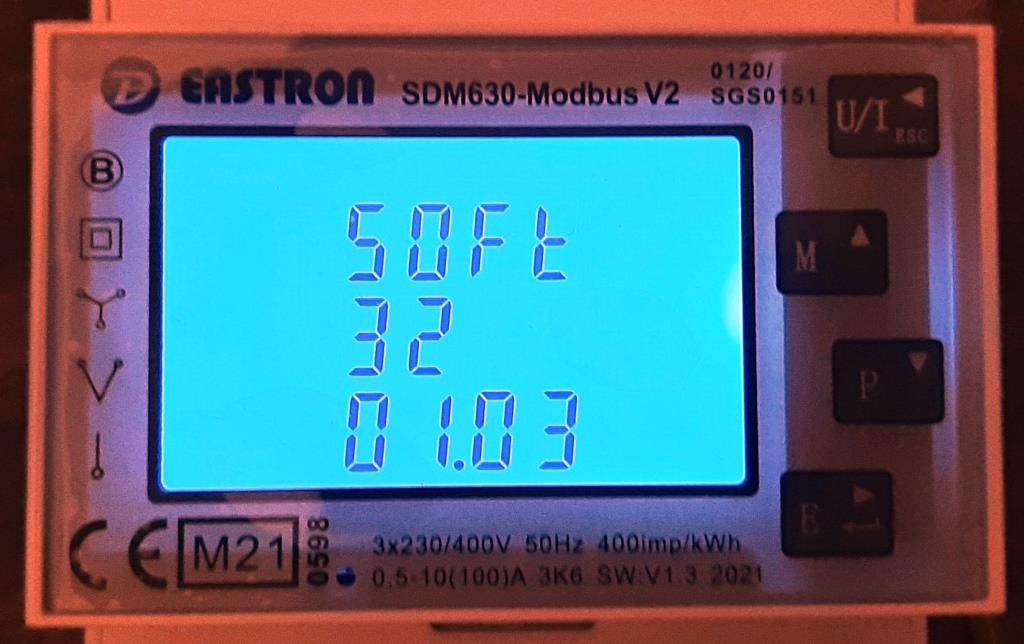

Ich hab mich - nach umfassender Beratung im Energiesparhausforum - entschlossen, einen Drehstromzähler vor die WP zu hängen, um den gesamten Verbrauch und damit die korrekte JAZ bestimmen zu können.

Und damit die Spielerei nicht zu kurz kommt, hat das Ding einen Modbus Ausgang, den ma mit passendem Adapter an an Raspberry Pi anhängen kann.

Damit kann ich spaßhalber die aktuellen und historischen Werte auslesen, wie Spannung, Strom, Leistung, Energie, cosinus Phi uvm. Mit einem Testaufbau hab ich schonamal bissl rumgespielt. Ist zwar nur einphasig, aber zum Testen reichts. Außerdem bekommt man an Drehstrom- Schukostecker so schwer beim Elektriker.

19. Sept. 2022

Kraweuschuasta das Nerverl hat wiedermal schlecht bis gar ned geschlafen. Die Wärmepumpe wird ab heut angeschlossen. Hurraaaa, bin begeistert.

Nach ewig langen Stunden warten - dabei ists eh erst kurz nach Sieben - kommen die Füchse endlich angefahren.

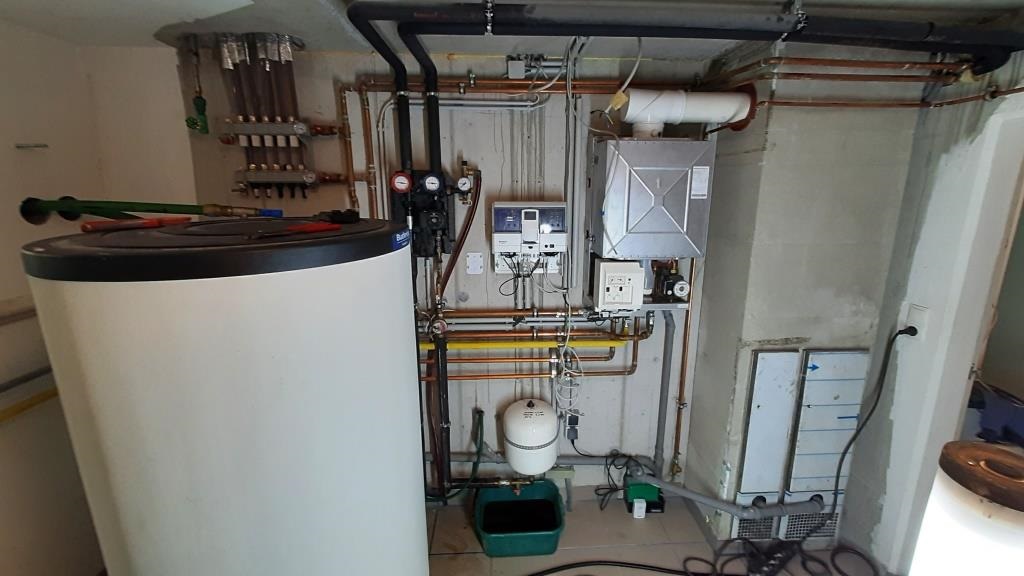

Und beginnen sogleich mit dem Abbau der alten Heizung

Versäumnis der Vergangenheit

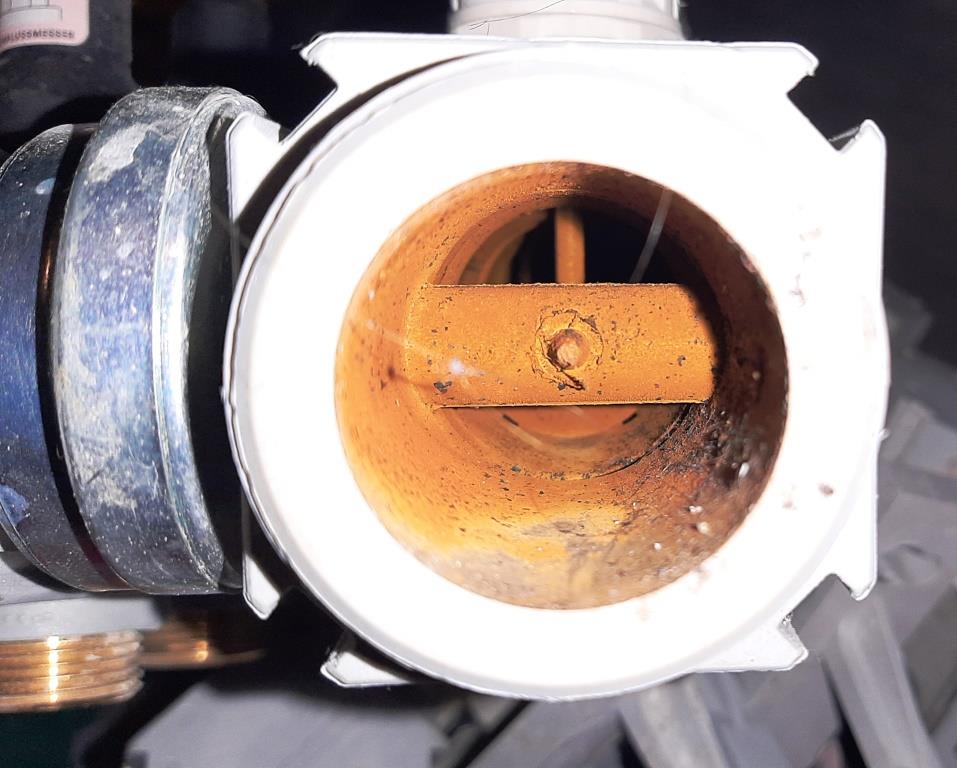

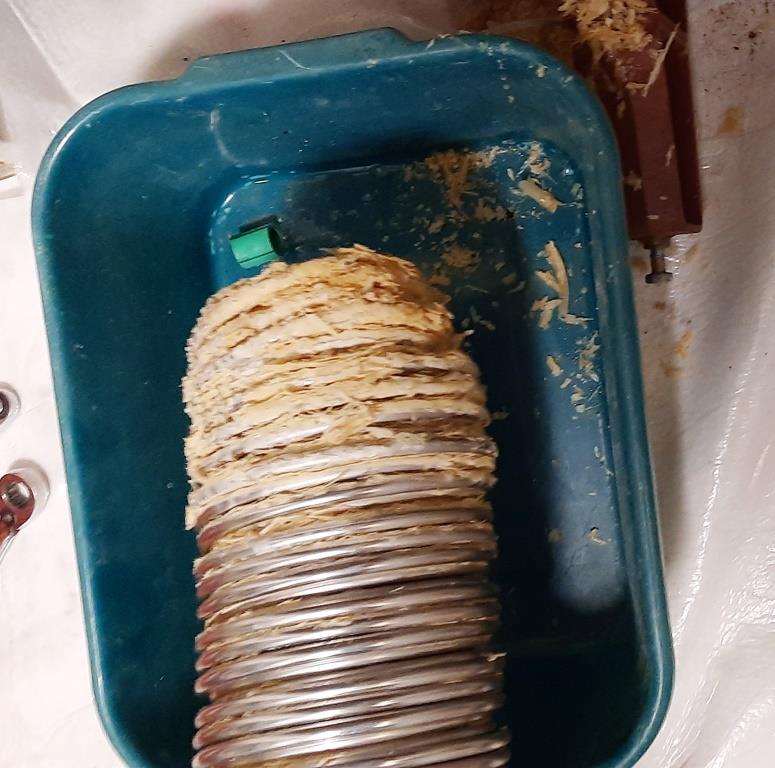

Beim Entfernen des alten Solarwasserspeichers tut sich ein Versäumnis aus der Vergangenheit auf. Oje, da war doch was, stimmt. Da hab ich damals nur halbwegs unter die Speicherdämmung gefliest, nachdem die Heizung lang vor den Kellerfliesen entsatnden ist. Das muss ich nach der Heizungsinbetriebnahme mal ausbessern, Reservefliesen sollten ja noch da sein. Irgendwo.

Summa Summarum war ca. ein halber Baukübel voll Kalk drin.

Paar Stunden später

Als Übergangslösung haben wir einen Elektroboiler fürs Warmwasser bekommen, unten links im Bild.

Ein Teil der Soleleitung vom RGK ist schon gedämmt, so wie die Warmwasserleitung.

2. Tag - Eine gröbere Herausforderung

wird noch die Durchführung des hydraulischen Abgleichs. Leider hab ich ja damals vom Wolfhaus-SUB keinerlei Heizlastberechnung o.Ä. bekommen. Außer den Heizkreislängen haben wir keinerlei Information drüber.

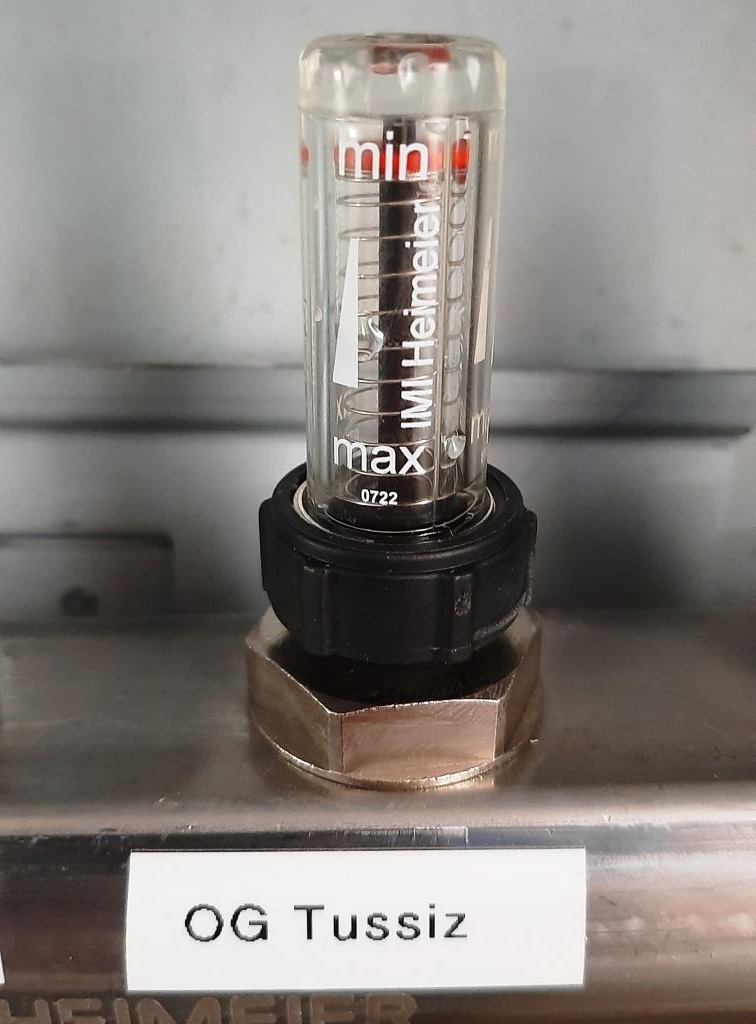

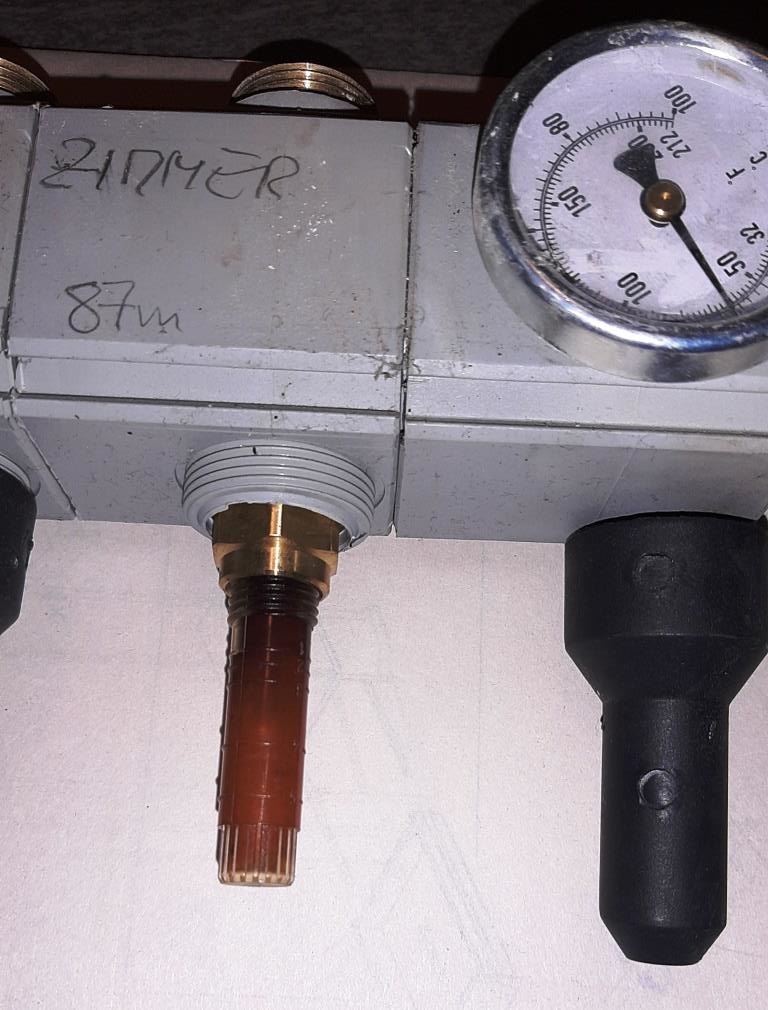

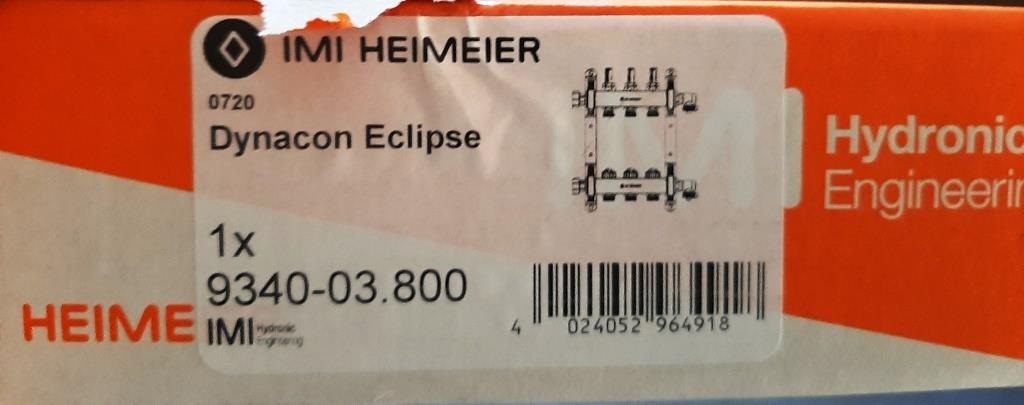

Durchs Reden sind wir zufällig draufgekommen, daß es selbstabgleichende Heizkreisverteiler gibt, mit denen ma keinen hydraulischen Abgleich machen muss. Ui, die woll ma!

Kaum zu glauben und das im September 2022, wo ma fast auf alles ewig lange warten muß. Gestern gewünscht, heute montiert. Bin begeistert.

Status quo

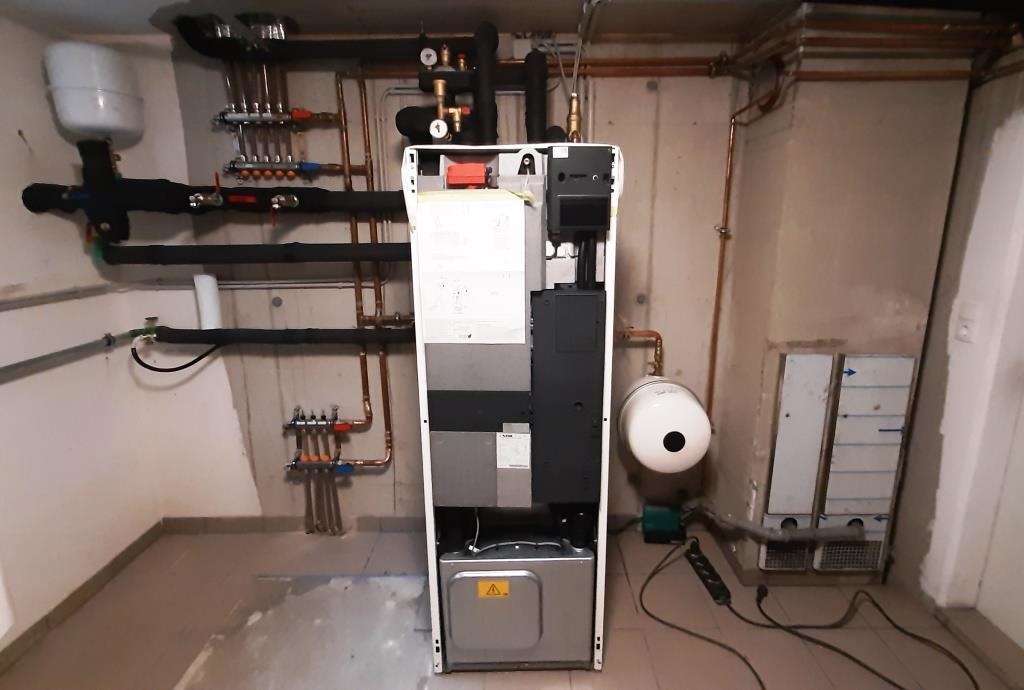

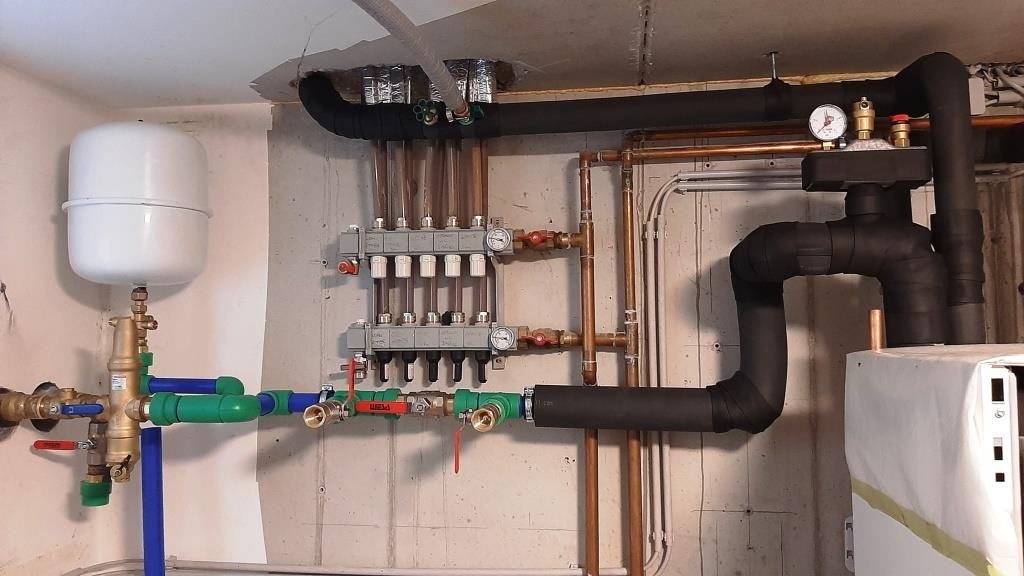

Und so schauts aus bis jetzt, mir gfallts. Und anfangsgedämmt ist die Soleleitung auch schon. Aber es kommen ja noch a paar geile Teile dazu.

3. Tag - der längste Tag

Durch den Austausch der Heizkreisverteiler bissl zurückgeworfen, soll heute die Sole in den RGK kommen und gespült werden. Gesagt gepumpt.

Schlimmste anzunehmende Katastrophe

Die darf natürlich nicht fehlen in Form von:

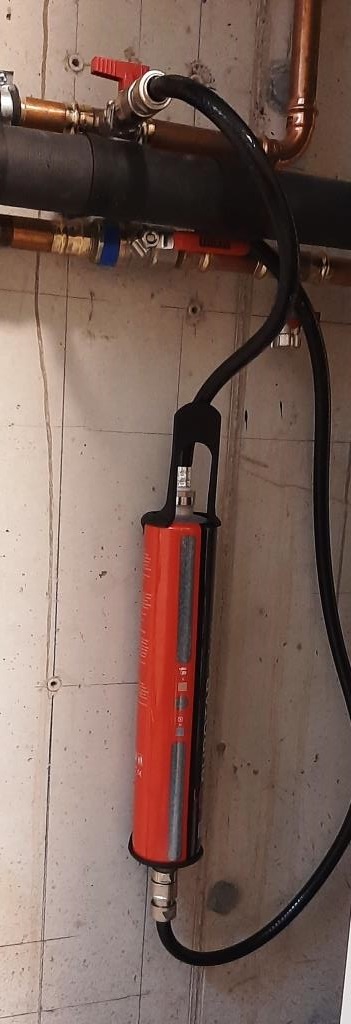

Wir haben ein gröberes Problem, die Sole geht ned weiter rein, womöglich haben wir einen Knick im Ringgrabenkollektor.

Panik.

PANIK.

große Panik.

Analyse und Ursachenforschung

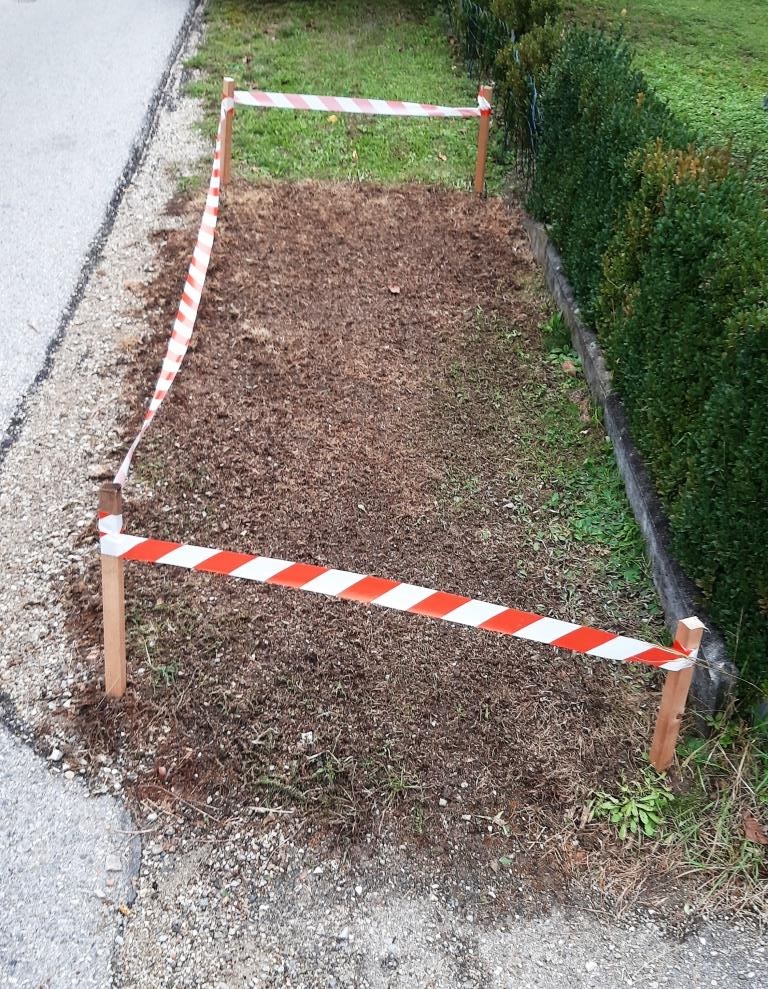

Oje, dann schau ma, daß ma den Knick finden. Dort wo am wenigsten Sole reingepasst hat (wir hams beim kalten und warmen Ende versucht), haben wir die Elektriker- Einzugsfeder in den RGK reingeschoben. Nach 8 Metern - bei der ersten oder zweiten Schleife - war kein Weiterkommen mehr.

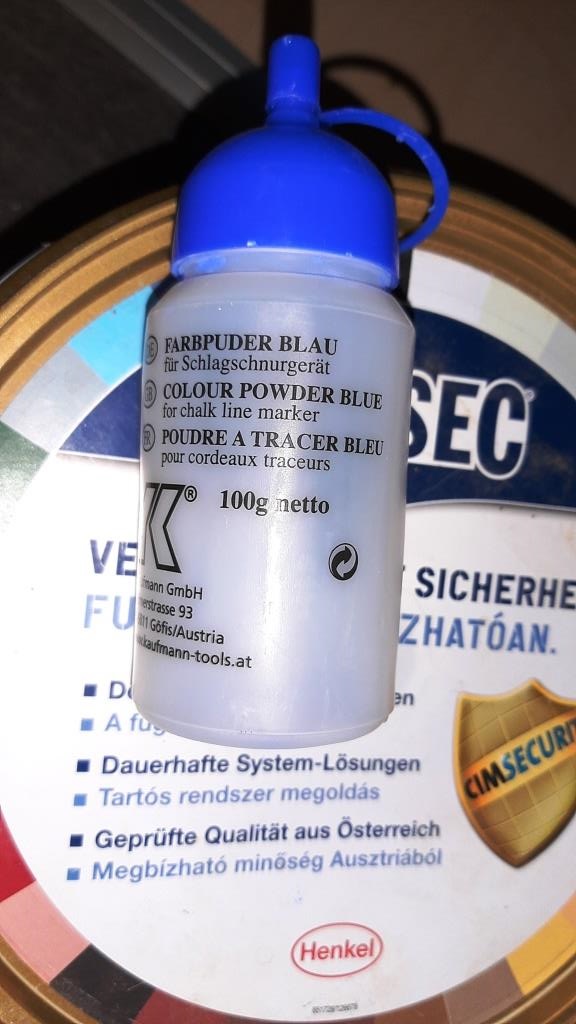

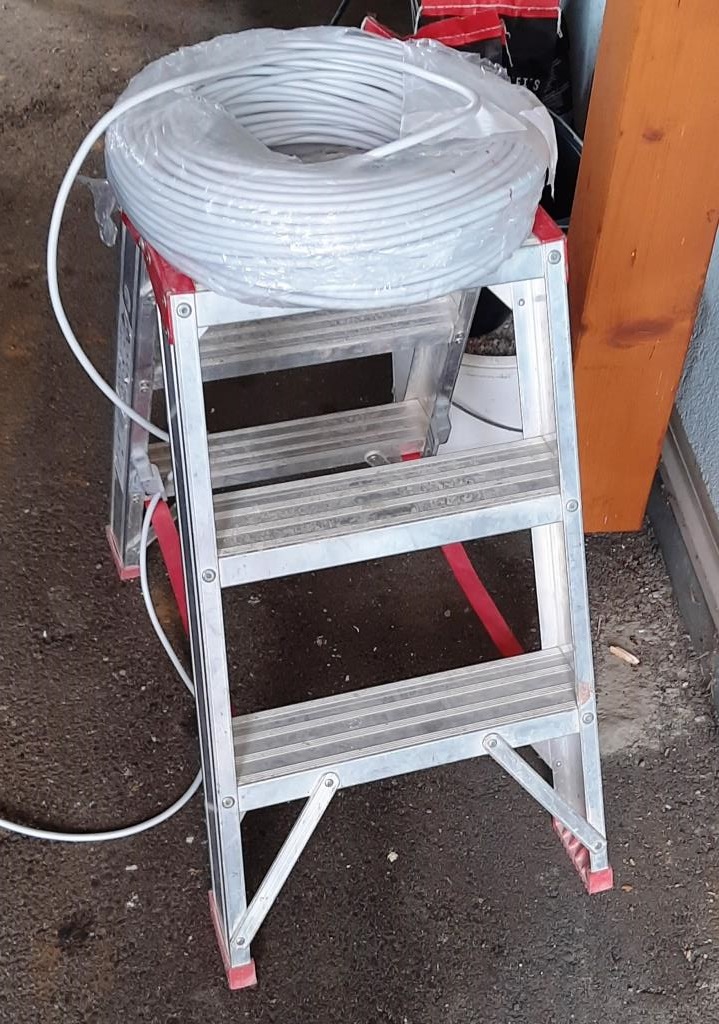

Gegenprobe: Gleiches mit einer NYM-J 3x1,5mm² a.k.a. Mantelleitung versucht, da warens bissl mehr als 8 Meter. Dann simma ebenfalls nimma weitergekommen.

Das muß ein verdammt fester Knick sein, es kommt so absolut nix auf der RGK - Gegenüberseite raus!

Die nächsten logischen Schritte sind:

• Nachbarn fragen, der hätte eine 50m Einzugfeder für Wasserleitungen greifbar
• Nachbar kennt auch wen, der eine 50m Rohrkamera besorgen könnte, in Kärnten
• Baggerfuzzi kontaktieren - der kann erst nach dem Wochenende, aber zumindest den Bagger hätte er frei
• Der Installateur ruft noch an Kollegen an und den Arne um Tips zu holen

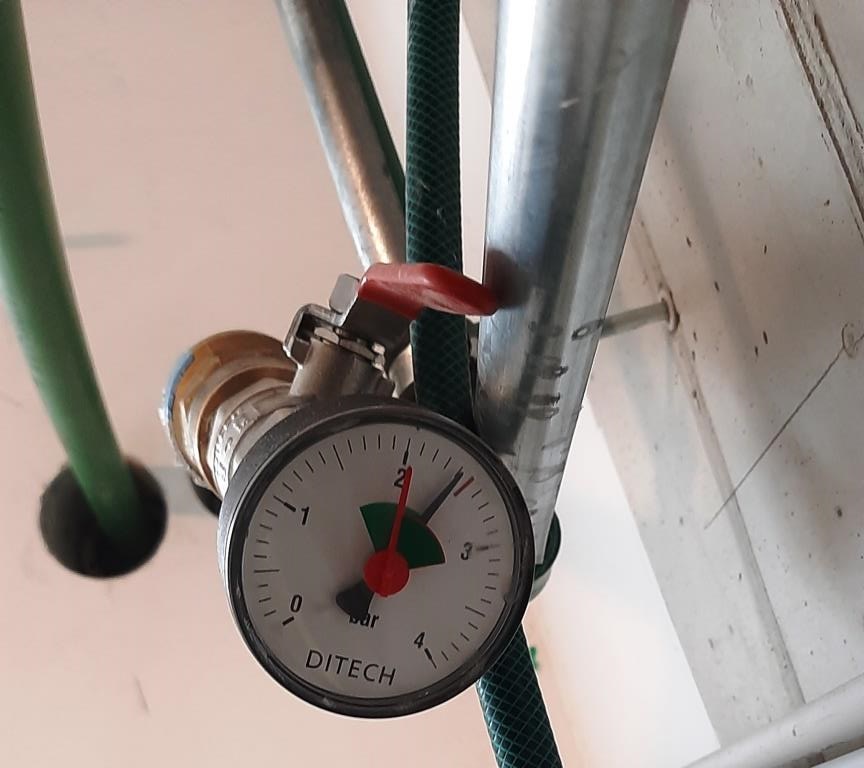

Eine winzige Chance hatten wir noch, daß die Sole- Spülpumpe zu schwach ist und mit ihren 1,6 Bar den vertikalen RGK ned packt. Neue Pumpe, neues Glück. Aha - Moment - Das RGK Ende rülpst ein Schlückchen Sole am anderen Ende raus.

kleiner Lichtblick

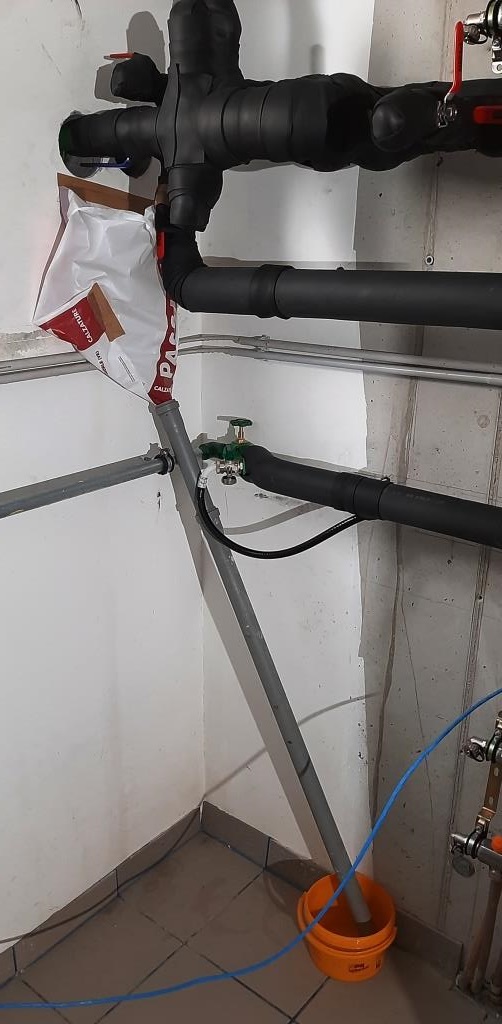

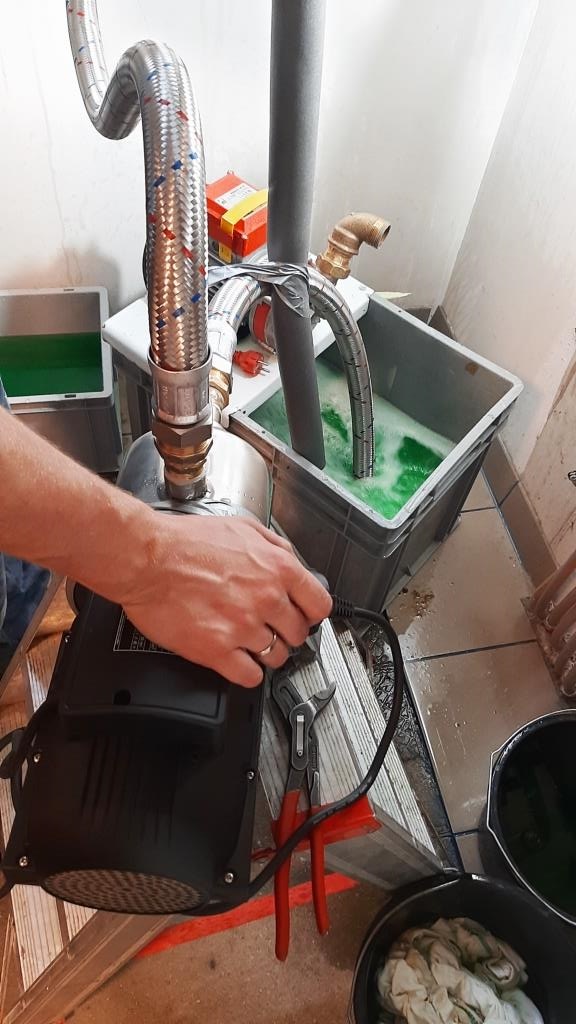

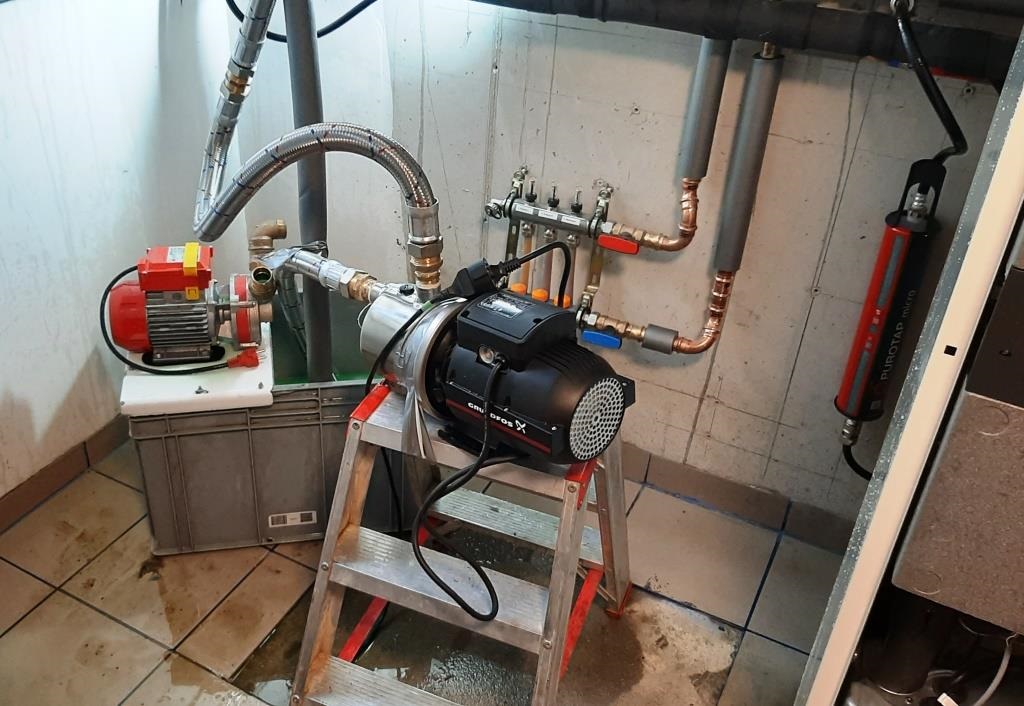

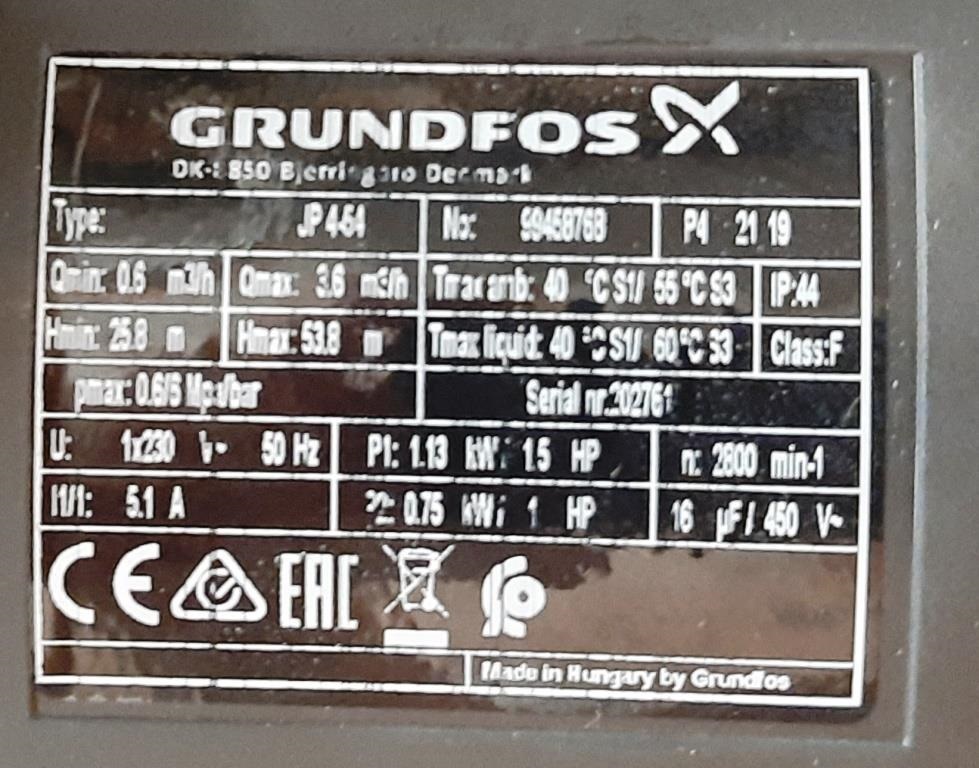

Einem Geistesblitz folgend und fahrend, kehren die beiden Installateure mit der Mutter aller Jetpumpen zurück, die dablast 5 Bar.

Uns siehe da, plötzlich kann der RGK ganz normal gespült werden. Hurra! Es sind zwar a paar Umbauarbeiten an der Soleleitung nötig, aber das ist Entenpupu im Vergleich zu allen anderen möglichen Problembehebungsansätzen, wie Garten nochmals aufbaggern. Und es ist im Zuge der Herumprobierereien ein Wenig Sole ausgeronnen (Achtung Sarkasmus) - aber genauso Entenpupu.

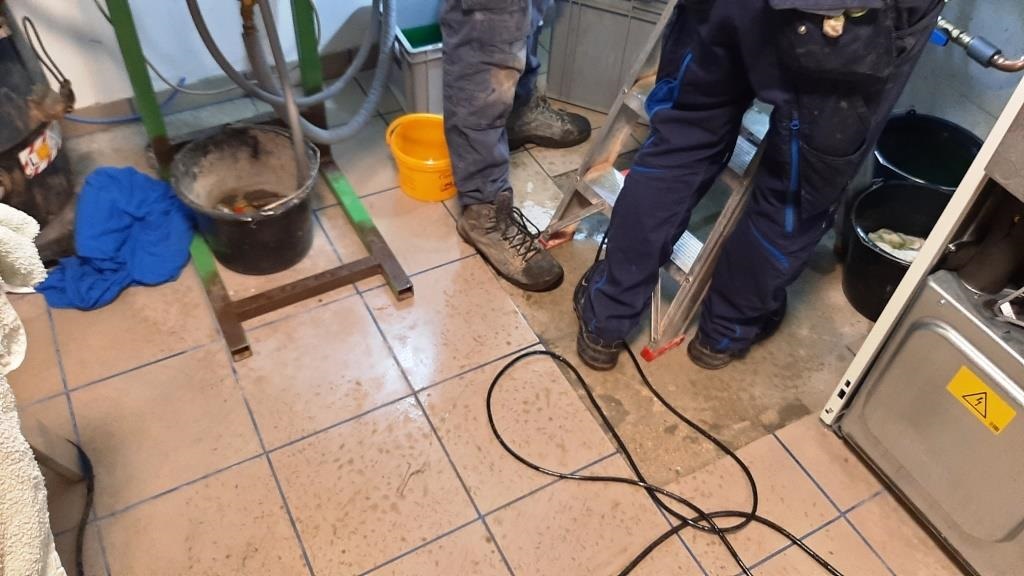

Einzig und Allein, unser Wischfetzenvorrat war danach aufgebraucht. Und unser Heizraum kann in diesem Leben nie wieder einfrieren, soviel Sole haben wir drin gleichmäßig verteilt nein verpritschelt.

Aber das ist alles komplett blunzn, mein Ringgrabenkollektor ist heil! Das ist das Einzige, was wirklich zählt.

Und das Warum

Das Problem war die Physik. Diese elende Schlampe! Durch den stehenden – also vertikalen – RGK entsteht eine Siphonwirkung, die man beim horizontal verlegten RGK nicht hat. Diese Siphonwirkung multipliziert mit 36 Schleifen ergibt eine massive Pumpenherausforderung. Wenn der ganze RGK mit Sole gefüllt ist, tritt das Problem nicht auf, leider nur bei der Erstbefüllung bzw. Erstspülung oder wenn mehr Luft drin ist.

KNV Inbetriebnahmebestätigung

... raten Sie amal ...

Ja, ist nix gekommen...

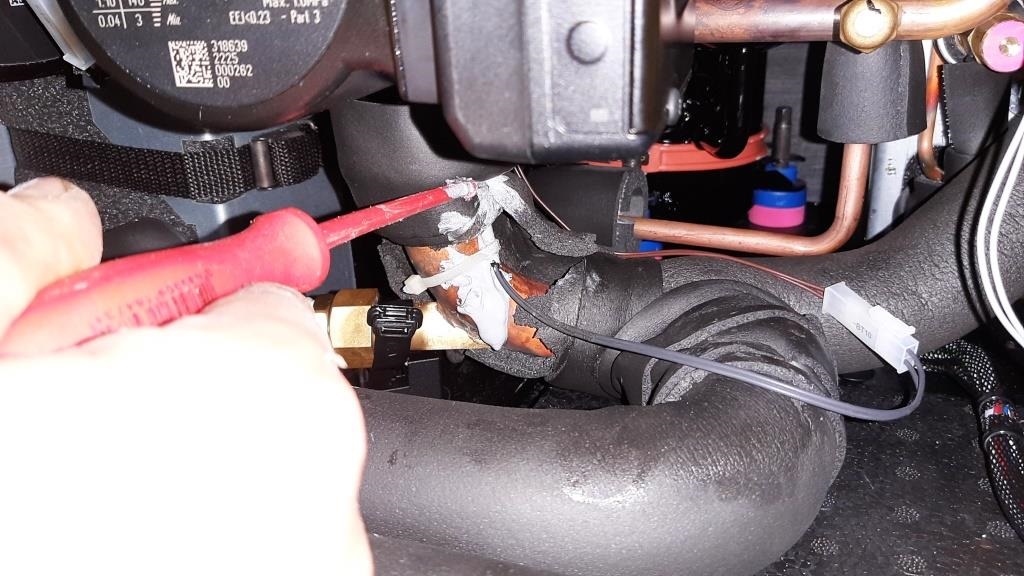

BT10 Sensor versetzen

Ging mit Anleitung problemlos

Ma benötigt lediglich:

• Pedaas Anleitung
• Wärmeleitpaste
• Armeflex Dämmbandl
• einen Kabelbinder

Positiver Sideeffect: keine blutigen oder gebrochenen Hände

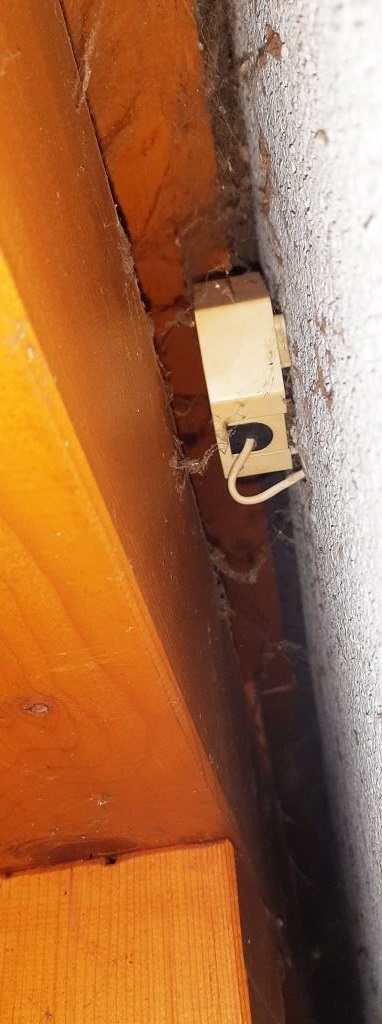

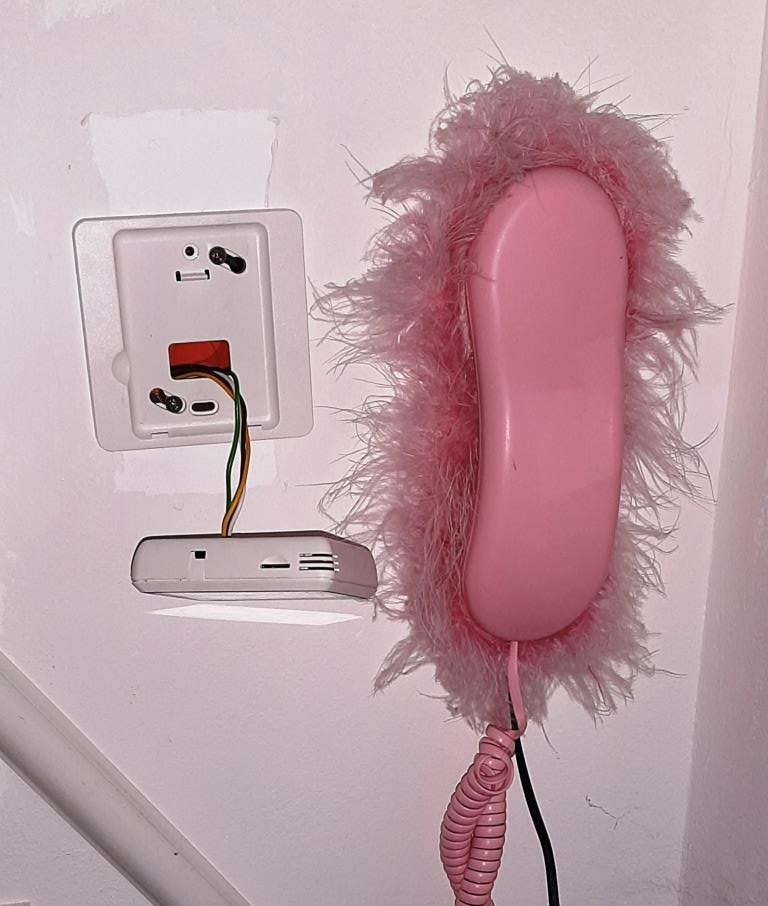

Außenfühler - Herausforderung

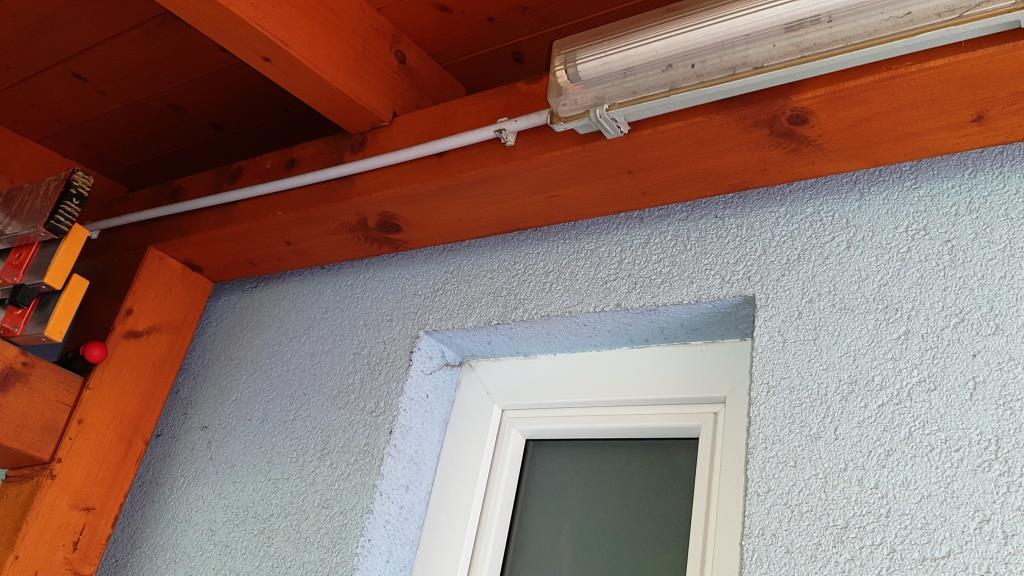

Natürlich soll das Ding witterungsgeführt laufen, also muß auch der Außenfühler getauscht werden. Natürlich nicht ohne eine Herausforderung.

Schalt mas mal ein

Die "richtige" Inbetriebnahme steht noch aus - raten Sie mal warum.... Ja richtig, KNV hat immer noch nicht bestätigt.

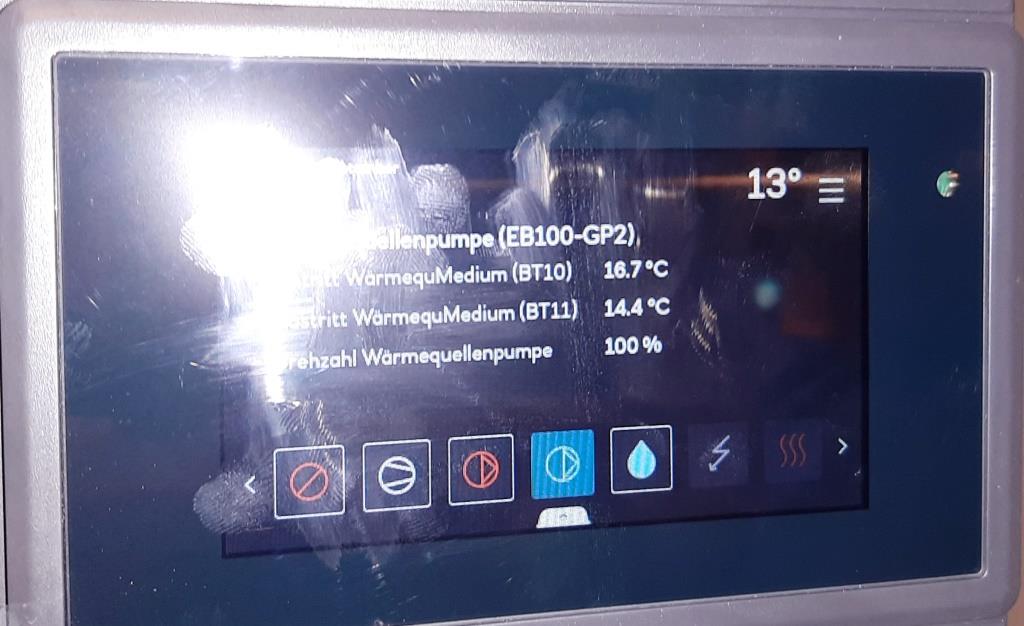

Aber ein Probebetrieb geht schon amal. Was sagt der RGK? Sole ein 16,7°, Sole aus 14,4°. Passt.

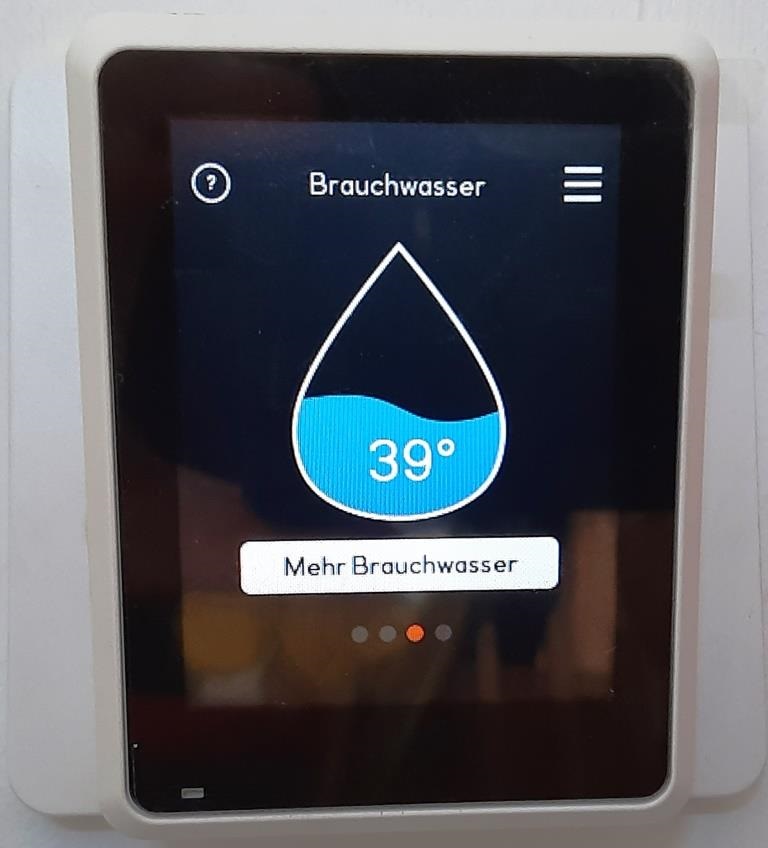

Hurra, Warmwasser machts schon, Start war bei 19°C

Ich kann schon bequem Hände waschen, Hurra.

Endlich wieder warme Füße

Eine gute Stunde später ist das Warmwasser warm genug und meine coole S1255-06-PC schaltet in den Heizbetrieb um.

Weitere 2 Stunden später spürt mans schon bissl auf den Fliesen im Wohnzimmer, Ahhhhh es wird warm. Es waren zwar nur 4 Tage ohne Heizung, jedoch war das Wetter ned besonders, und die Kälte kommt schon bissl unangenehm rein ins Haus, besonders beim Fliesenboden.

Ui da hats was

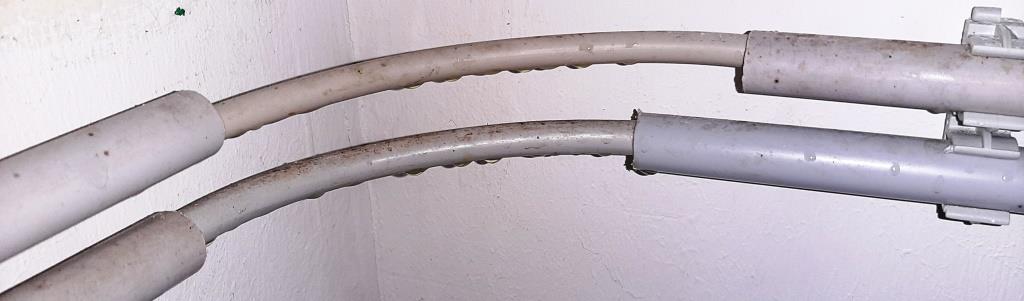

Ein kleines Stückl Soleleitung wurde nicht mehr fertiggedämmt, nach den Bresln mit der Spülpumpe und der starken Spülpumpe, da schwitzt die Soleleitunga Wengl. Gut die Wärmepumpe ist auch fast den ganzen Tag grennt, damits wieder warm wird.

Ist a kosmetische Gschichte und wird demnächst vom Insti behoben werden. Daweil hab ich ein Provisorium gebastelt, damit Wand und Boden ned so nass werden.

Ui do hots noch wos

Im OG ists kalt, in allen Zimmern! EG und Keller passen. Hmmm. Nach an kurzen Telefonat mit dem Installateur wird meine Vermutung bestätigt, da ist noch irgendwo Luft im Heizkreisverteiler, er kommt sobalds geht und spült die Fußbodenheizung.

Tags darauf in der Früh

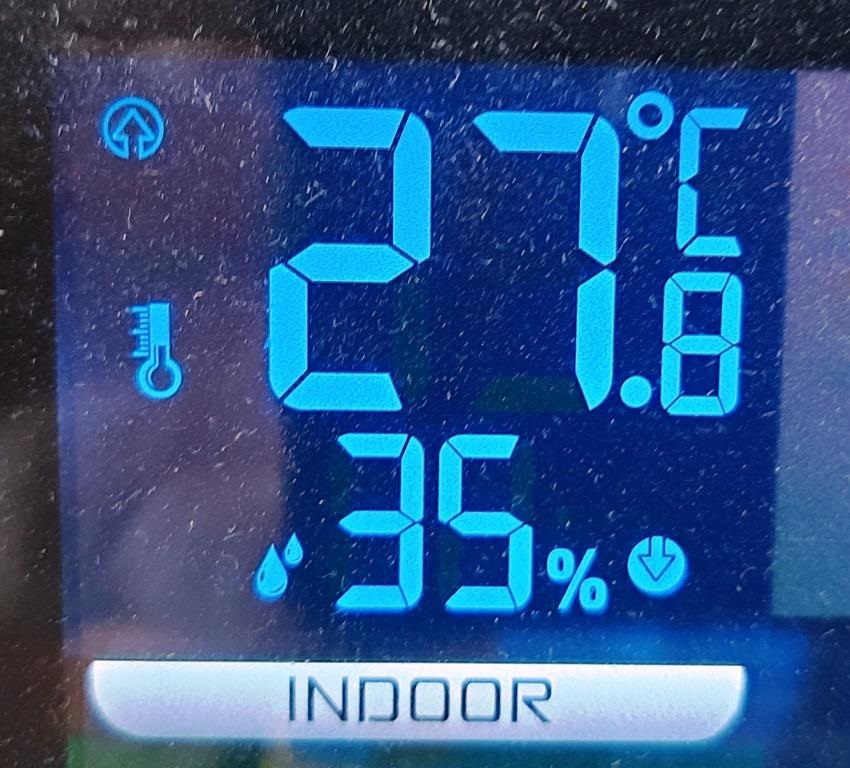

Uff, erbärmlich wärmlich im Erdgeschoß. Aber angenehm, nach 4 Tagen kühlem Haus.

Ich habs aber dann trotzdem nach Unten korrigiert, wir wollen ja ned, daß sich die neue Heizung anstrengt.

Hausmastalösung fürs kalte OG: Ventilator zum Stiegenhaus und die warme Luft vom EG ins OG geblasen.

Funkt.

Es ist doch ka Luft im Heizkreisverteiler

mußten wir bestürzt feststellen. Ja, Insti war da und wir haben uns das Ganze angeschaut.

Die Vermutung, daß im OG Vor-. und Rücklauf bei der Fußbodenheizung vertauscht sind, hat sich auch ned bestätigt.

Eigentlich mehr durch Zufall und einen dummen Hausmastavorschlag vom Kraweuschuasta find ma raus, daß die Zuleitung zum OG im Heizraum - zwischen Rauchfang und Mauer - geknickt ist....seltsam...

Die 2 schwitzenden Stückln der Soleleitung wurden ordentlich isoliert und ich hab noch bissl Dämmung für die restlichen Röhln im Bestand bekommen und paar Restln Armflex Dämmung für die Soleleitungen.

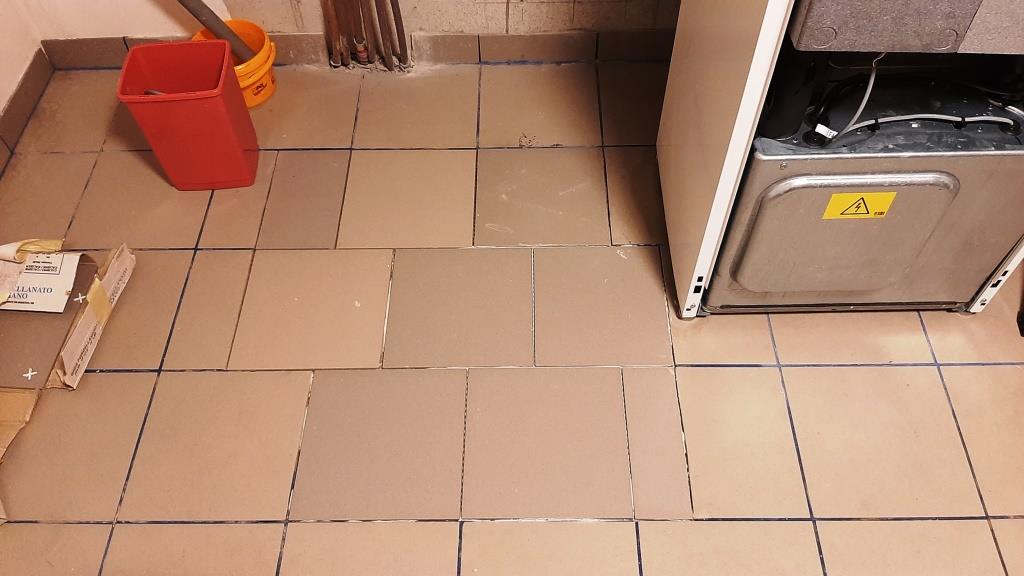

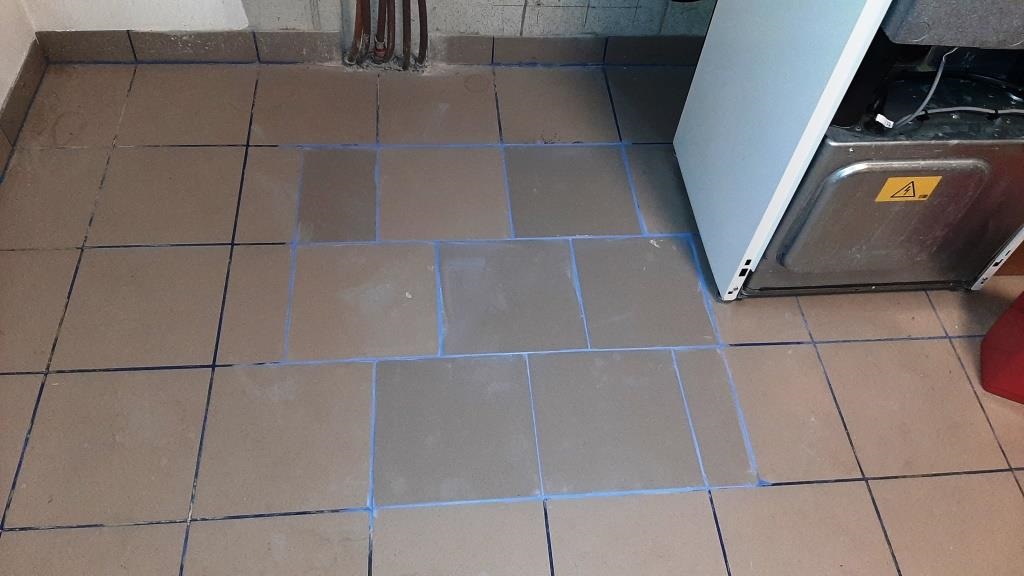

Fliesen ausbessern

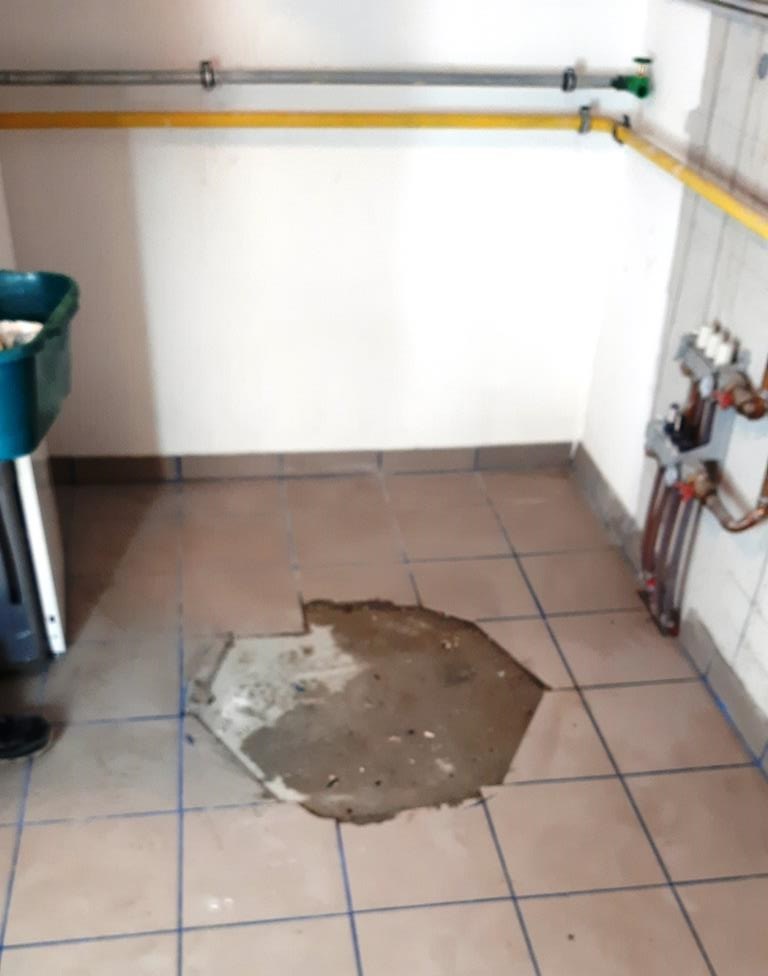

Am Wochenende war das Wetter schirch, daher hab ich die Zeit genützt und die Reservefliesen gesucht. Grad, daß sichs irgendwie mit viel Spielerei ausgegangen ist, seltsamerweise sind ein paar und nicht alle der Reservefliesen dunkler. Echt seltsam.

Und irgendwie hab ich wohl beim Verlegen einen Fliesenfleckerlteppich zusammengebracht. Bled aber zu spät, sie picken schon, die Fliesen. Im Heizraum kammas lassen, aber schön schauts ned aus.

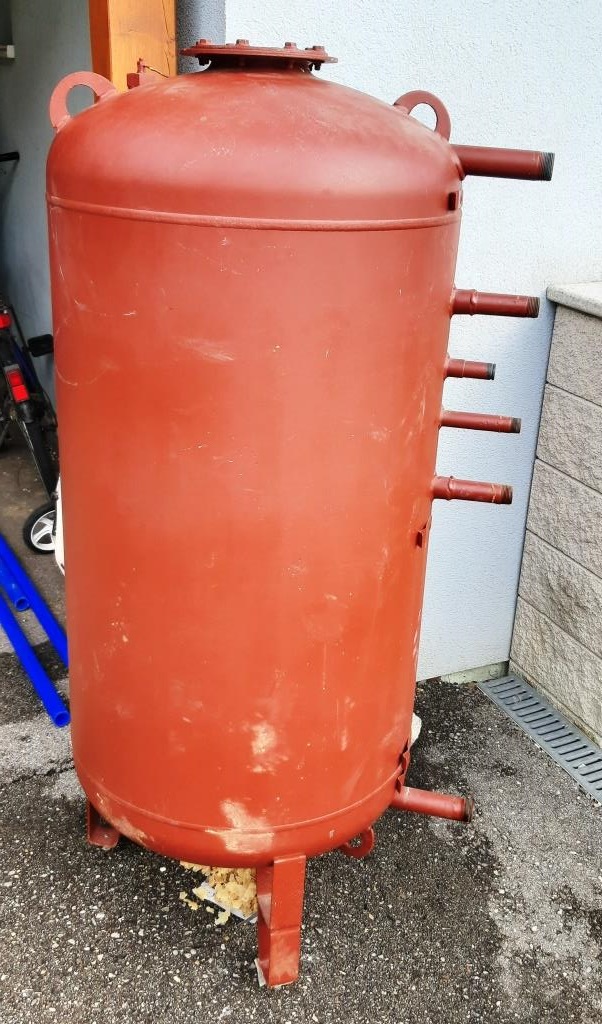

Vielleicht sollt ich den alten Solarspeicher doch wieder aufstellen?

KNV Inbetriebnahmebestätigung

Es geschehen noch Zeichen und Wunder, nach unermüdlichem Nachwassern ist es meinem Insti gelungen, die Inbetriebnahmebestätigung von KNV zu bekommen. Fast 2 Wochen nach der Installation der Wärmepumpe. Samma froh, daß die Füchse sie inoffiziell schon vorher in Betrieb genommen haben, sonst wärs in 2 Wochen (+ 4 Tagen Umbauzeit) doch recht frisch in der Hütte geworden.

Sensorenspiele

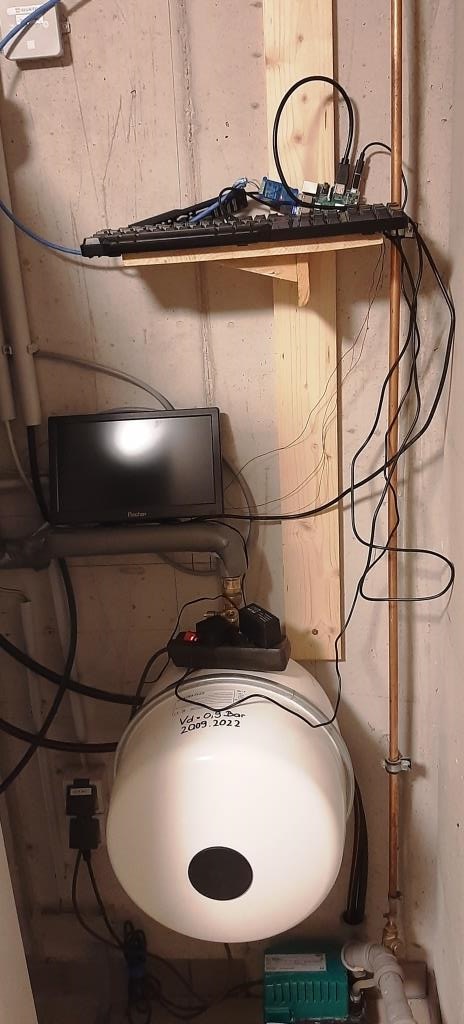

Nachdem ich ja IT affin bin, hab ich ma überlegt an Raspberry Pi und a paar Sensoren zusammenzubasteln und das Ganze irgendwo irgendwie zu visualisieren.

Also hab ich in einer stillen halben Stunde a kleine Konsole zusammengeschraubt

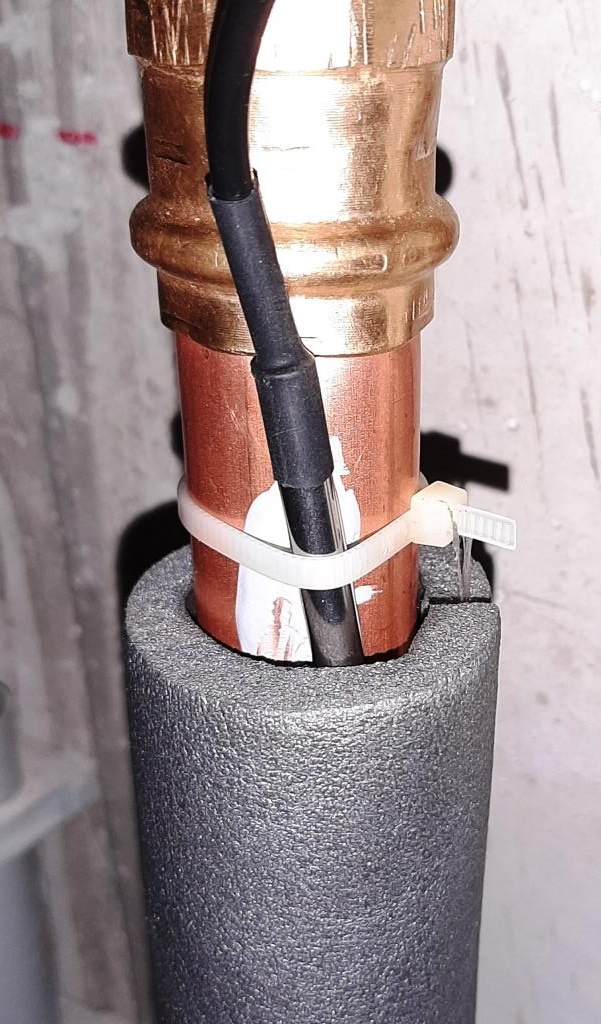

und paar Sensoren an die Heizungsröhlrn geklemmt, sinnvoll platziert natürlich

Wir erinnern uns, ich hab auch an das kalte und warme Ende des RGK je 2 Sensoren drangefummelt.

Bei der Inbetriebnahme der Sensoren kommt dann das böse Erwachen:

Masseschluß zwischen Plus und Masse an den Sensoren, die in der Künette am warmen und kalten Ende tief vergraben sind. Kacke. Damit ist das Projekt wohl gestorben.

Versäumnis vor 16 Jahren

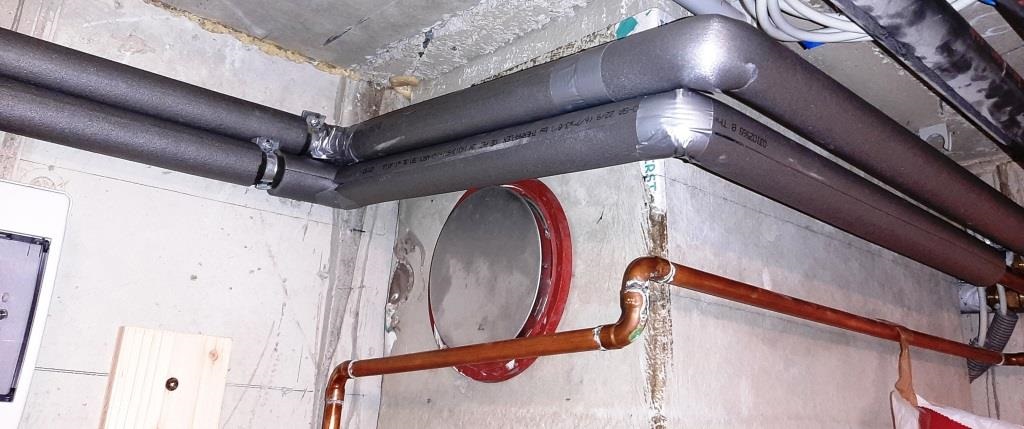

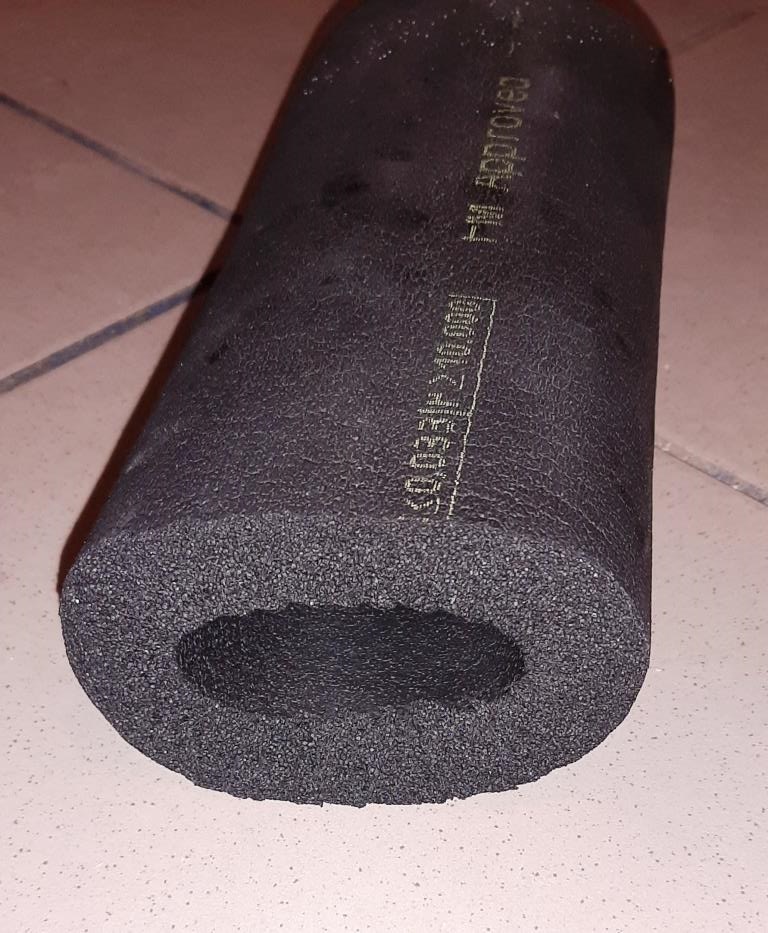

Was der vorherige Installateur und auch ich 16 Jahre nicht geschafft haben, hole ich jetzt nach. Dämmung der FBH Anbinderohre ins OG  und zu den Heizkreisverteilern.

Hier wird eine bissl günstigere Dämmung verwendet, da die Gefahr des Schwitzens nicht so groß ist und es um Minimierung des Wärmeverlusts geht.

Und a klana Pfusch

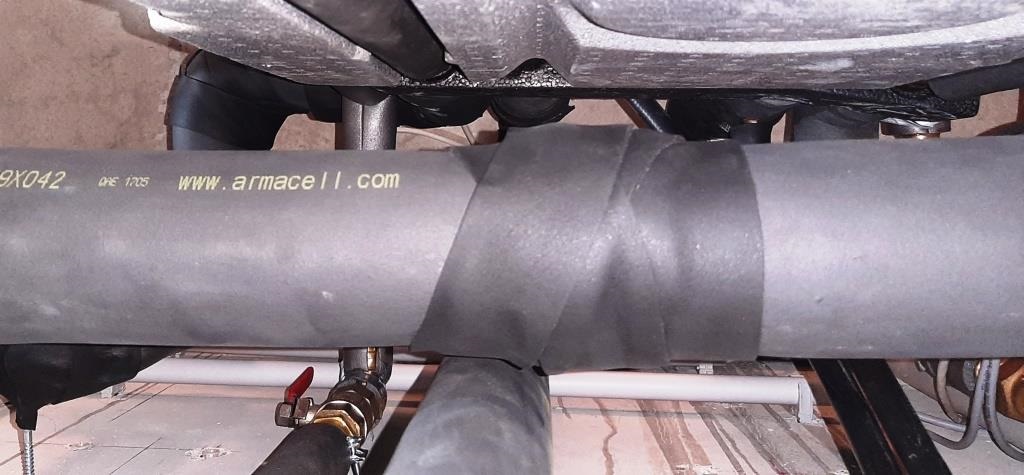

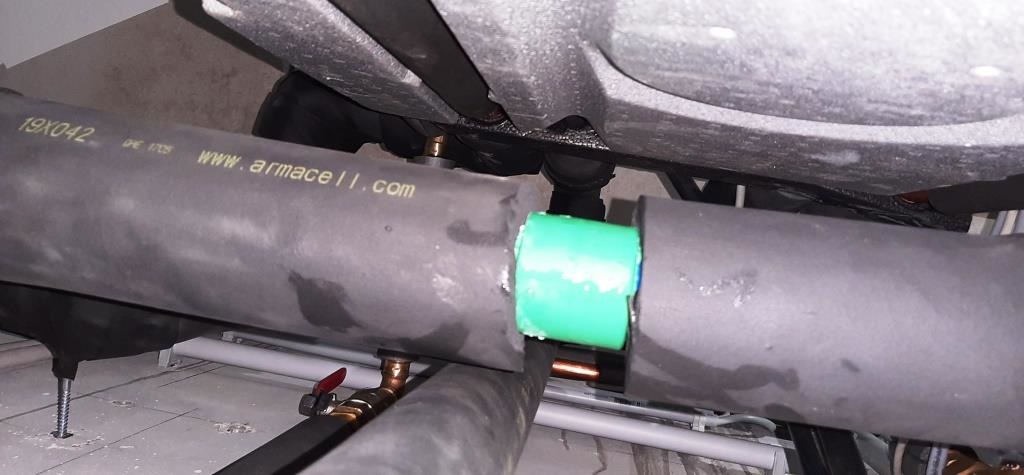

Oha, a haben wir wohl ein Stückl Soleleitung beim Dämmen übersehen, genau hinter der Wärmepumpe.

Mit einen Stück Rohrdämmung und genug Klebebandldämmung ist das schnell behoben.

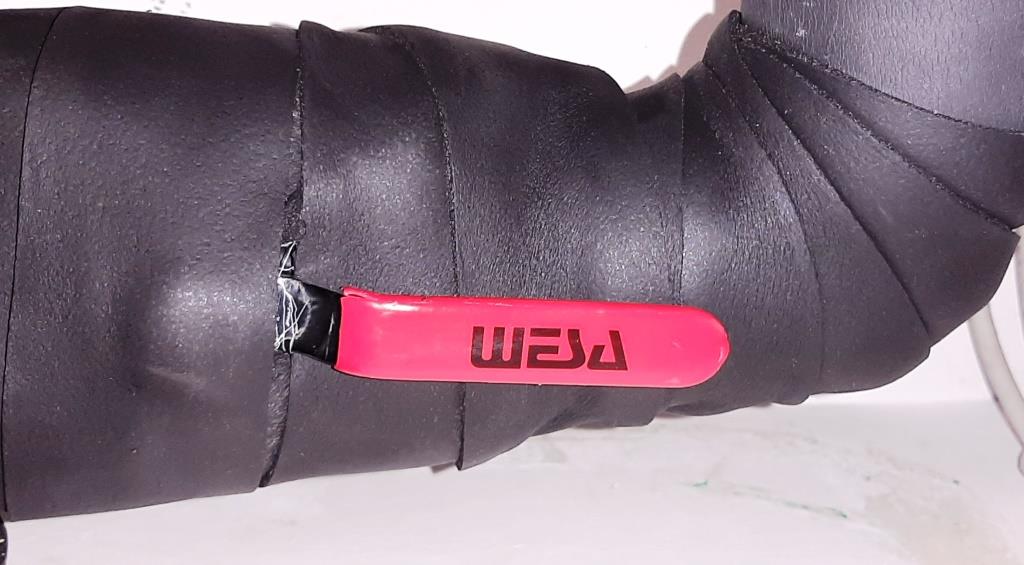

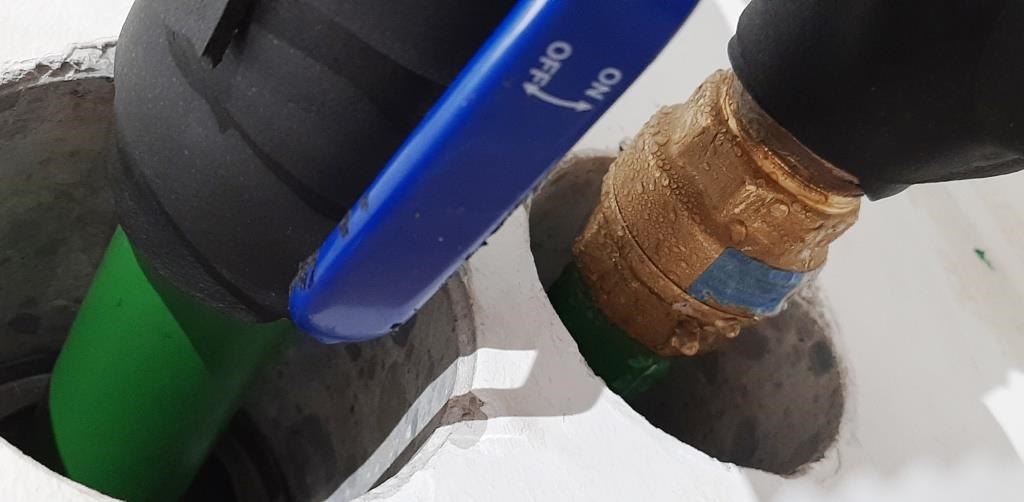

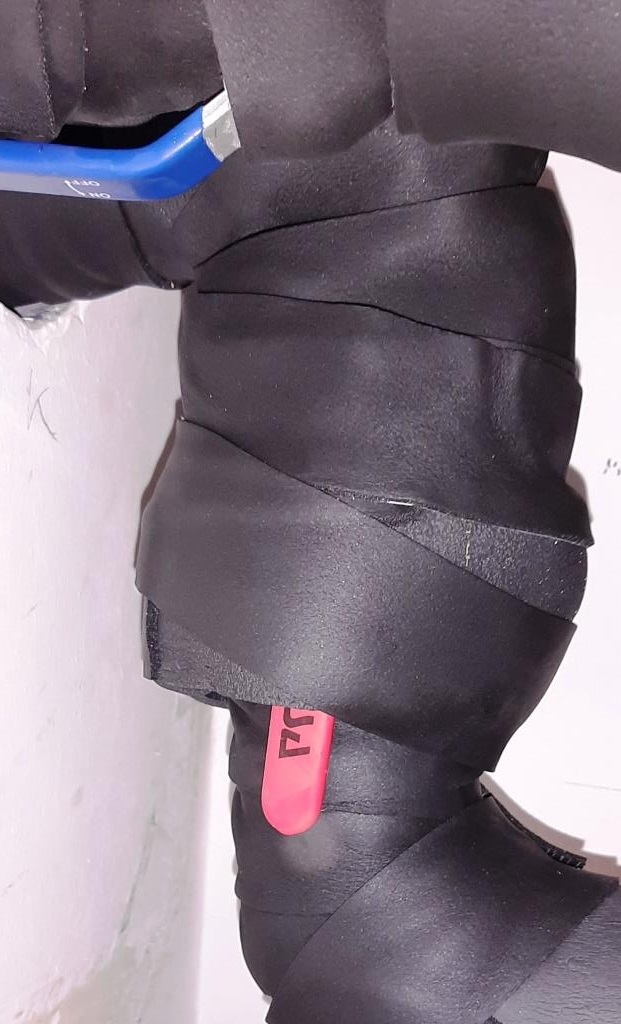

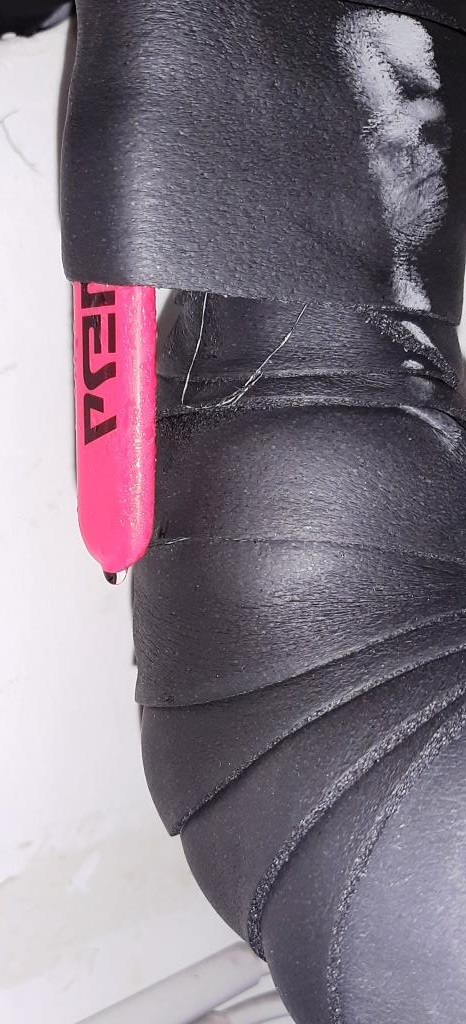

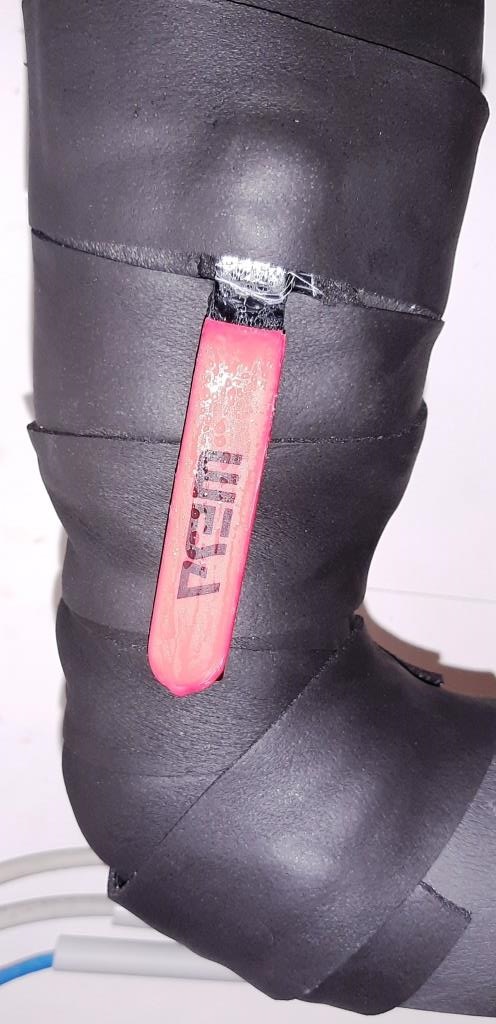

Die Gschicht mit der Dämmung des Kugelhahns der Soleleitungen ist noch nicht zu Ende

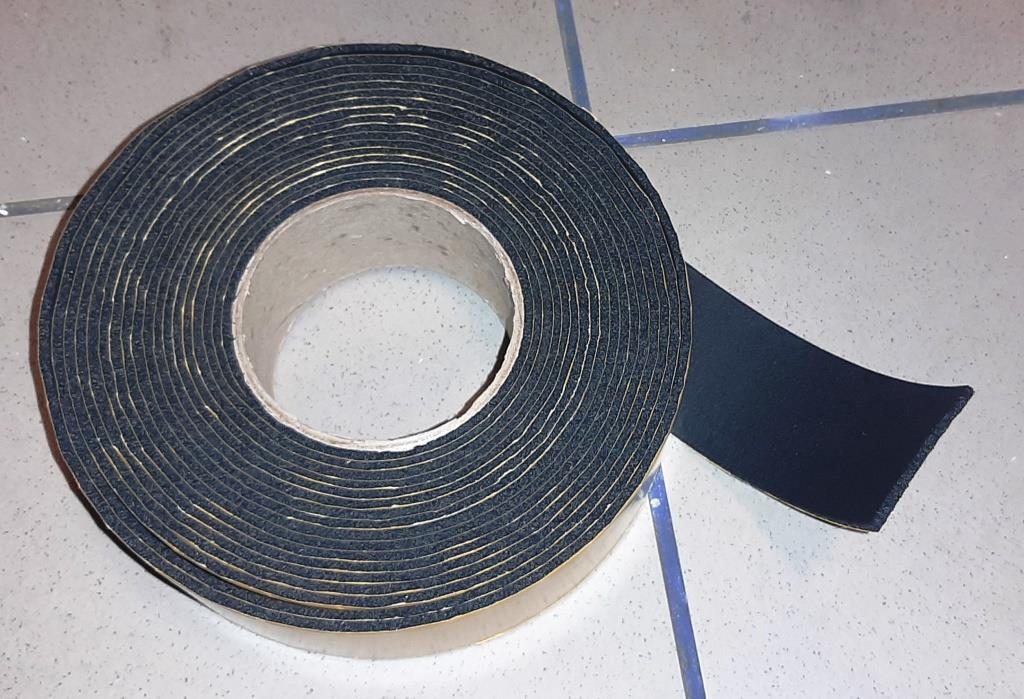

Also muß ich wohl nochmals nachbessern. Ich dämme den Hebel extra mit einem Stückl Armaflex Klebebandl und dann nochamal das Gelenk und dann nochamal drumherum eine Schicht. Die oberste Bahn hab ich schräg ausgeführt, damit ma eine Hilfe hat in welche Richtung der Kugelhahn zu drehen ist.

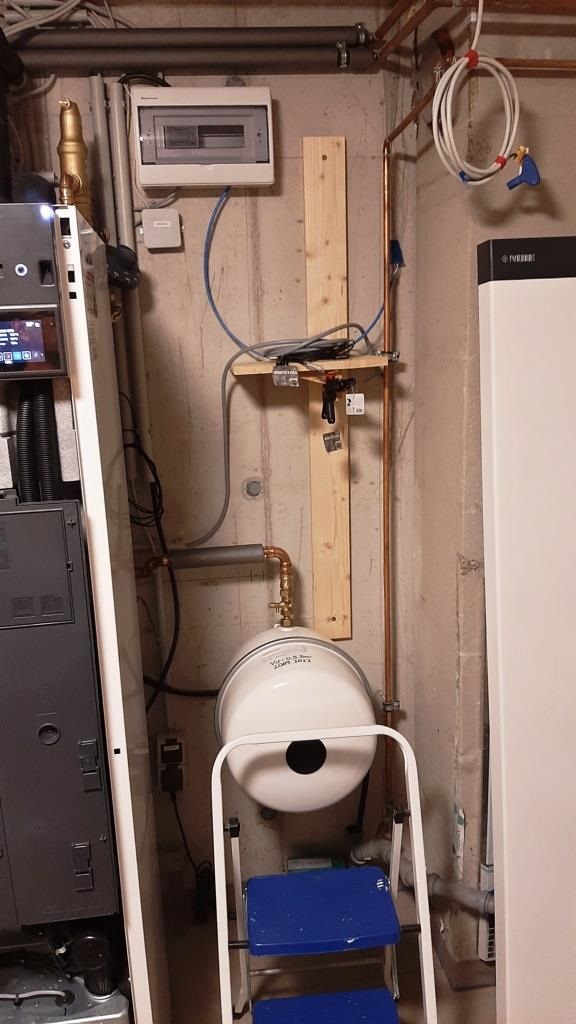

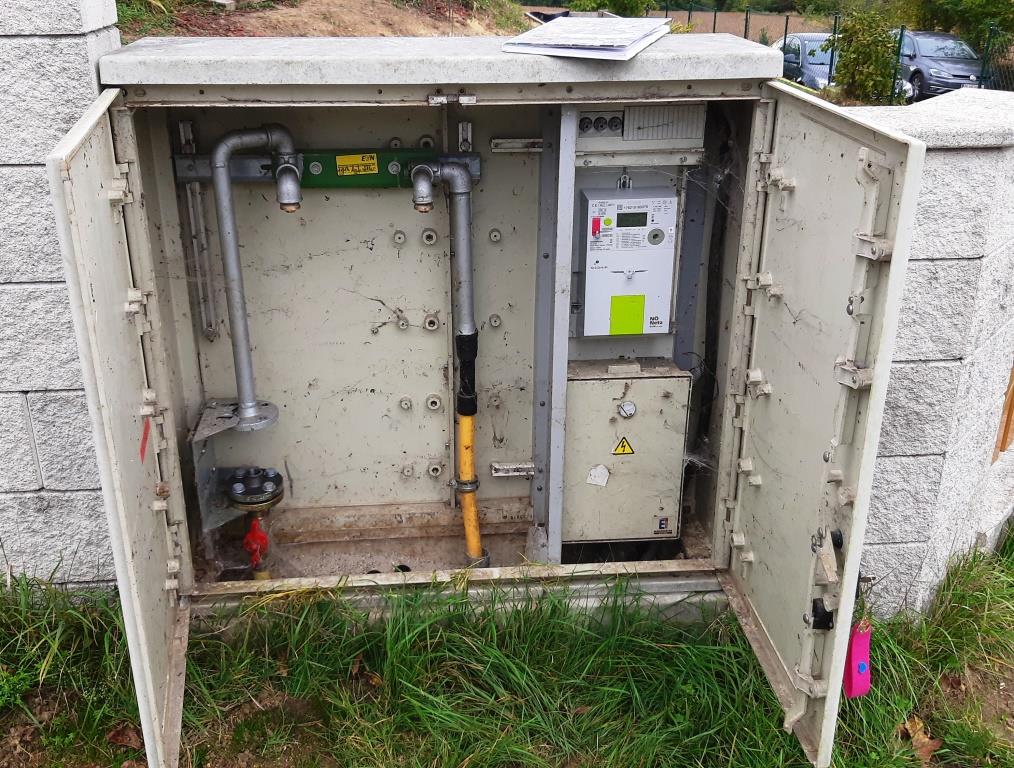

Der Blick in den E- und (nicht mehr) Gaskasten war noch nie so schön ohne Gaszähler, außerdem haben die Spinnen endlich mehr Platz.

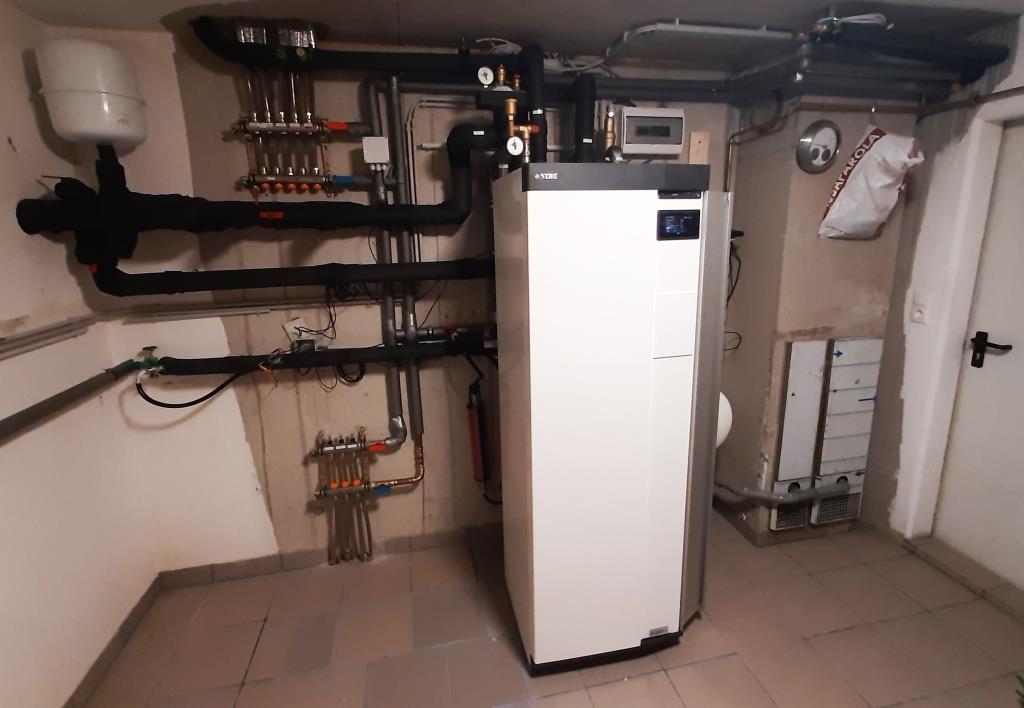

Mitte Oktober 2022, fertig ists.

das Kleinkabelwere oben sind ein paar DS18B20 Sensoren für den Raspberry Pi 2, a Spielerei.

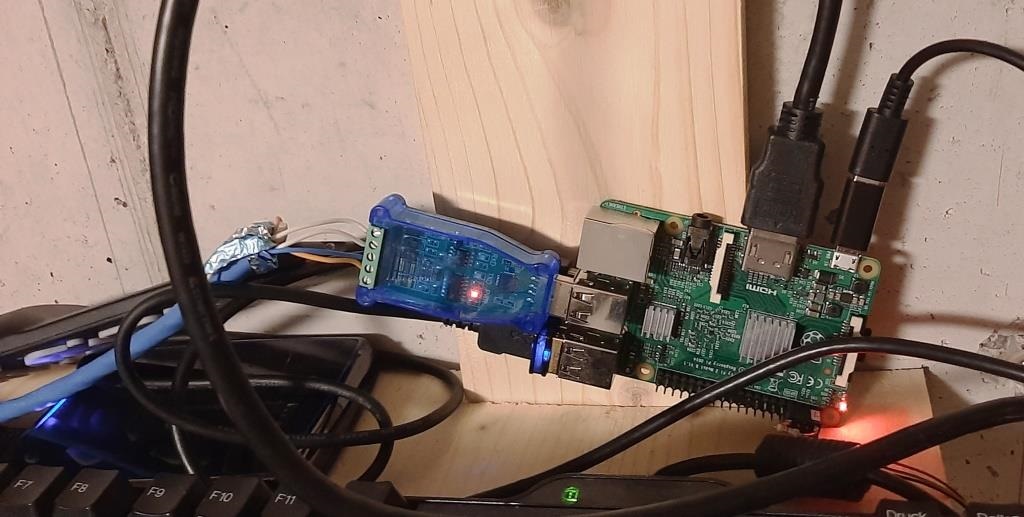

Und natürlich mein EASTON SDM630 Drehstromzähler mit Modbus Anschluß für den Raspberry Pi.

Kurze Info zum Auslesen des Stromzählers per Modbus in der Kommandozeile

Dezember 2022: erstes Fazit zur Wärmepumpe

Nach knapp 3 Monaten mit der neuen geilen Heizung kann ich ein überwiegend positives Fazit ziehen.

Erst amal zu den nüchternen Fakten

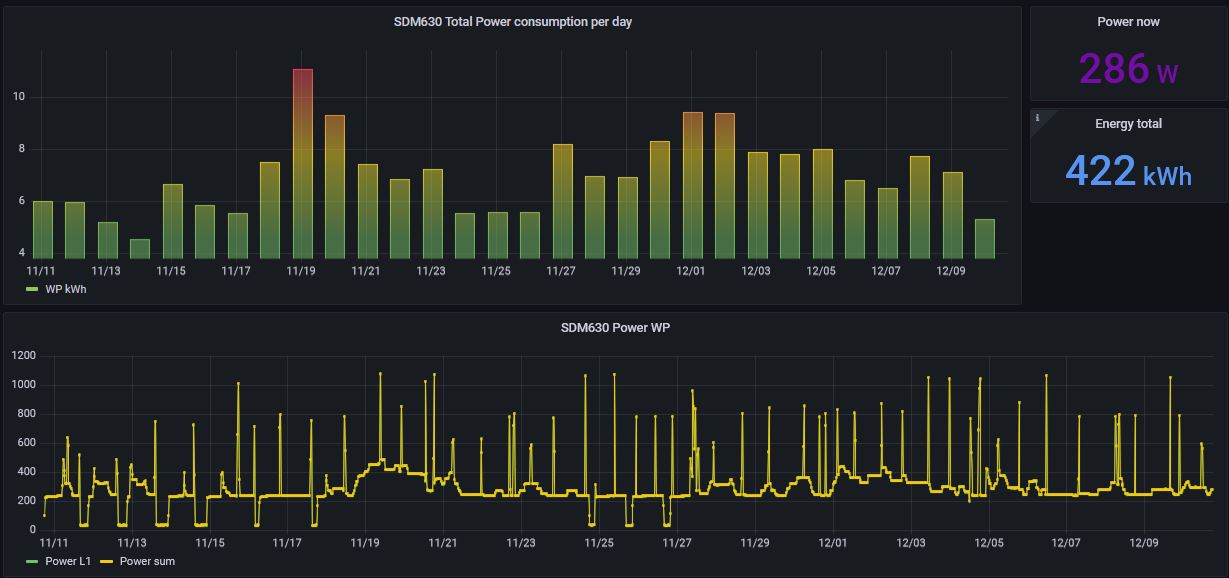

• Zwischen 22.Sept 2022 und 10.Dez.2022 hat die WP für Heizung und Warmwasser 422 kWh verbraucht. Die Heizung selbst rennt mit knapp 300W im Dauerbetrieb bei  Temperaturen knapp über 0° Die Spitzen im unteren Diagramm sind jeweils WW Bereitung.

• Mittlere Raumtemperatur im offenen Wohnzimmer knapp 23°

Und jetzt zu den betrunkenen Subjektiverfahrungen

• Ich wasche mir öfter die Hände mit kaltem Wasser - kost' ja was, bis das warme Wasser von der WP zum Waschbecken kommt
• Das Weib jammert über die zu kalte Fußbodenheizung.
  • Kommentar dazu: Ja stimmt, die alte Gasheizung war ned ordentlich eingestellt, da hatten wir teilweise bissl über 24° und die FBH war entsprechend warm. Jetzt ist die Heizung gscheit eingestellt und die Raumtemperatur auf ca. 23° temperiert, logischerweise ist da die FBH nicht so warm wie vorher.
• Mir fällt beim Warmwasser kein Unterschied auf bei der Temperatur, im Hinterkopf hab ich halt immer, daß wir nur an 180l Speicher haben und nimma 300l
• Das Weib beschwert sich über angeblich kaltes Wasser beim Duschen, bei gezieltem Nachfragen und bissl psychologischem Sticheln ist dann eh alles OK

22. September 2023 - Happy Birthday Wärmepumpe

1 Jahr Wärmepumpe im Kraweuschuasta - Haushalt. Bin nach wie vor begeistert und zufrieden. Paar Zahlen und Fakten zum ersten Geburtstag.

Jahresübersicht

Eine Übersicht über die jährlichen Verbräucha gibts doda.

Gwascht im Heizraum

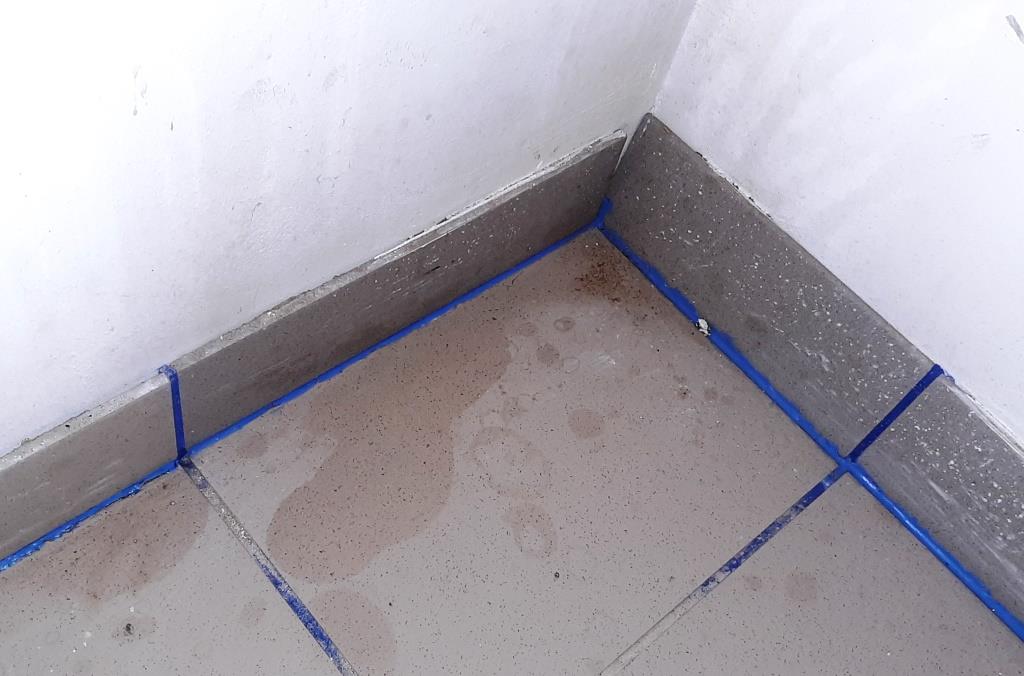

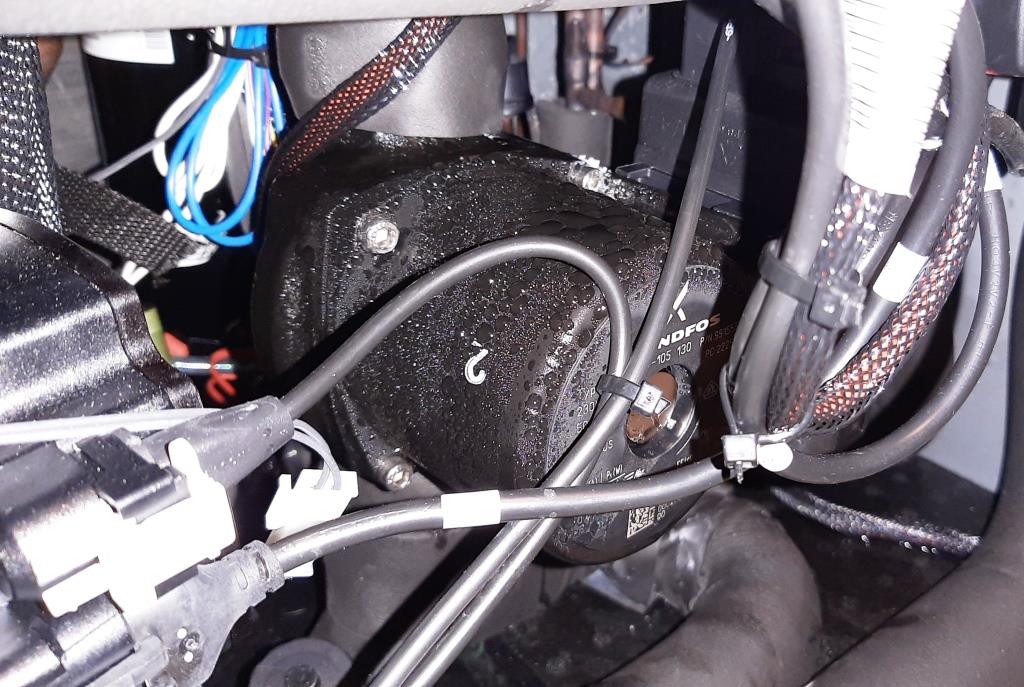

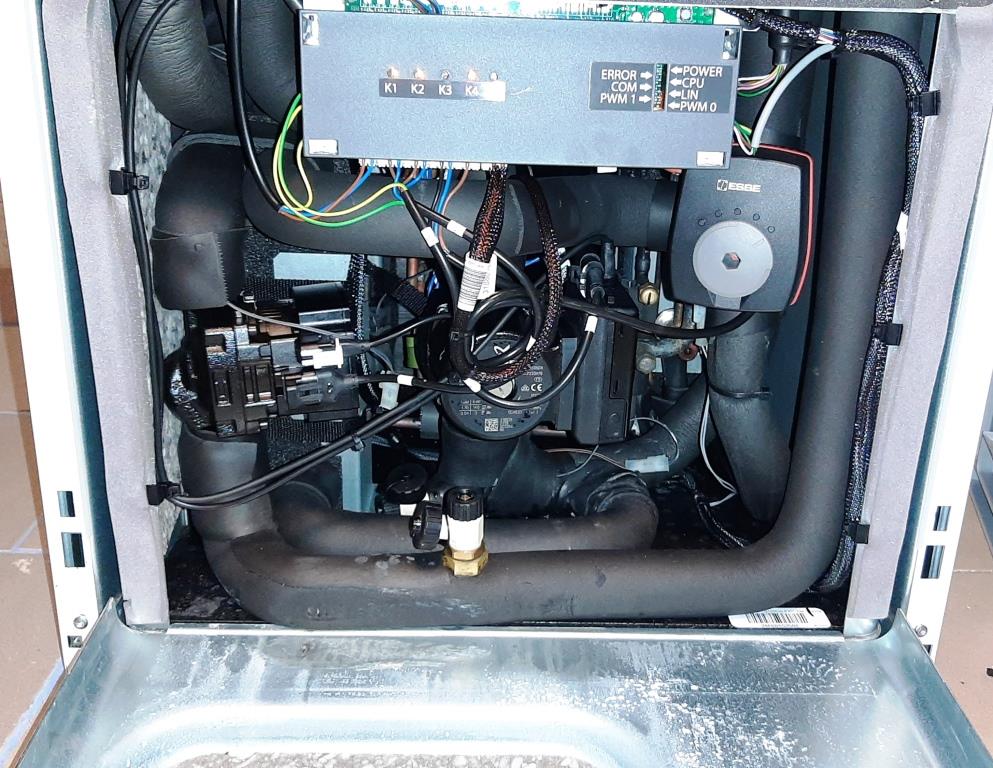

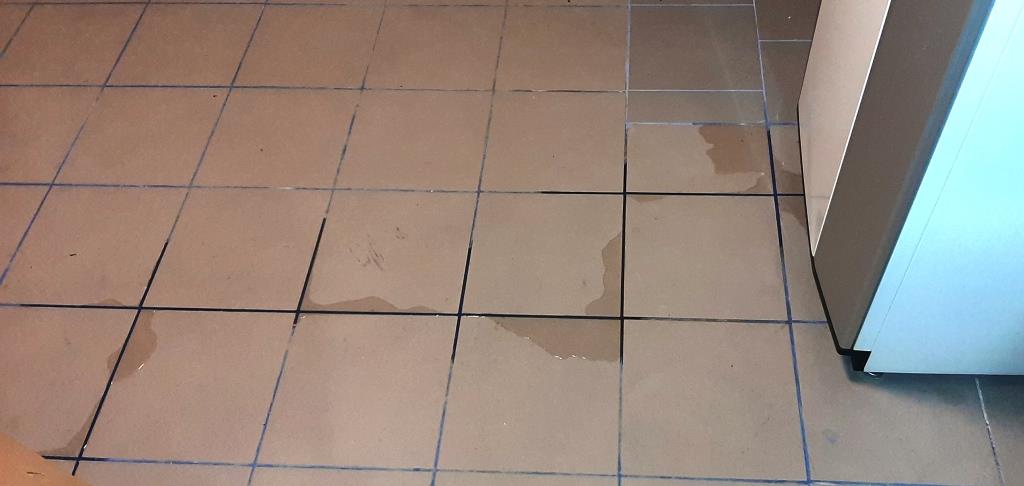

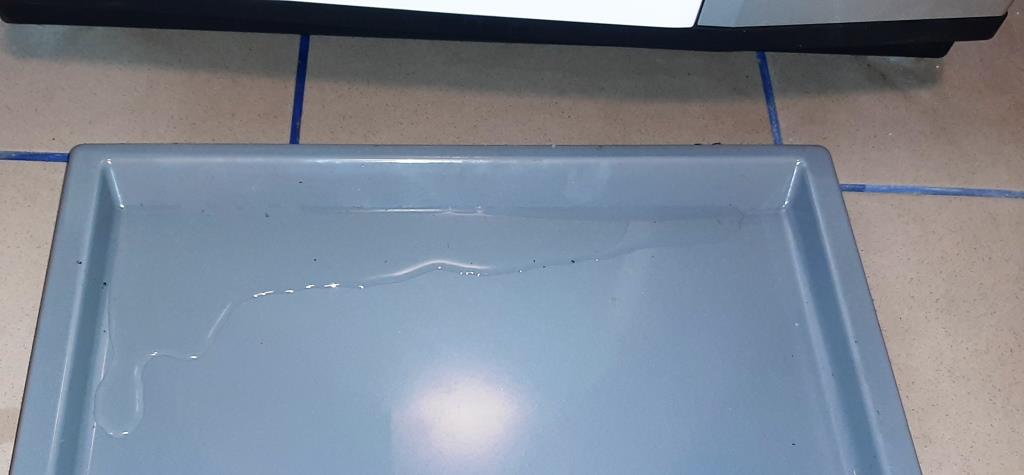

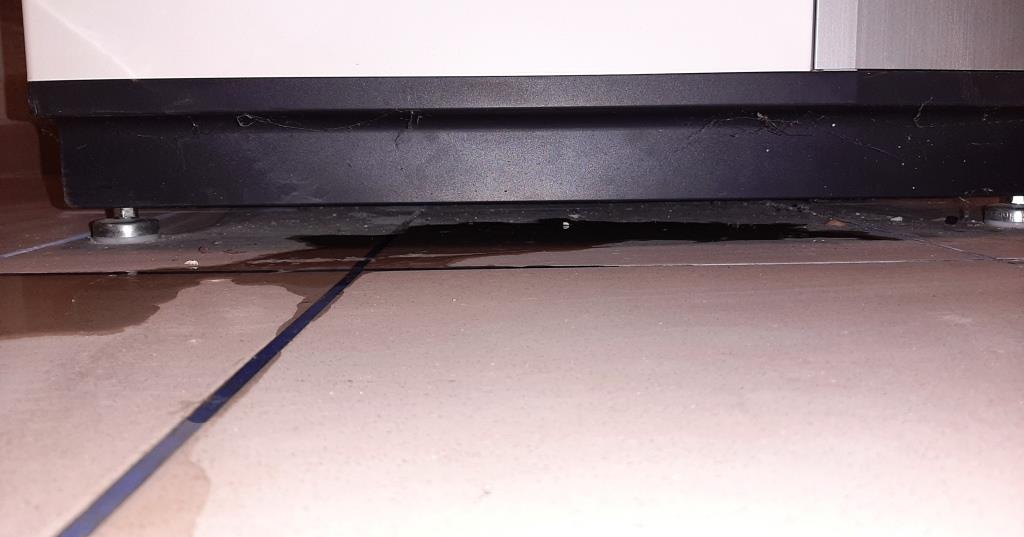

Ende November 2023, plötzlich ists nass unter der Wärmepumpe.

Warum, wieso weshalb?

Erstmal Entwarnung

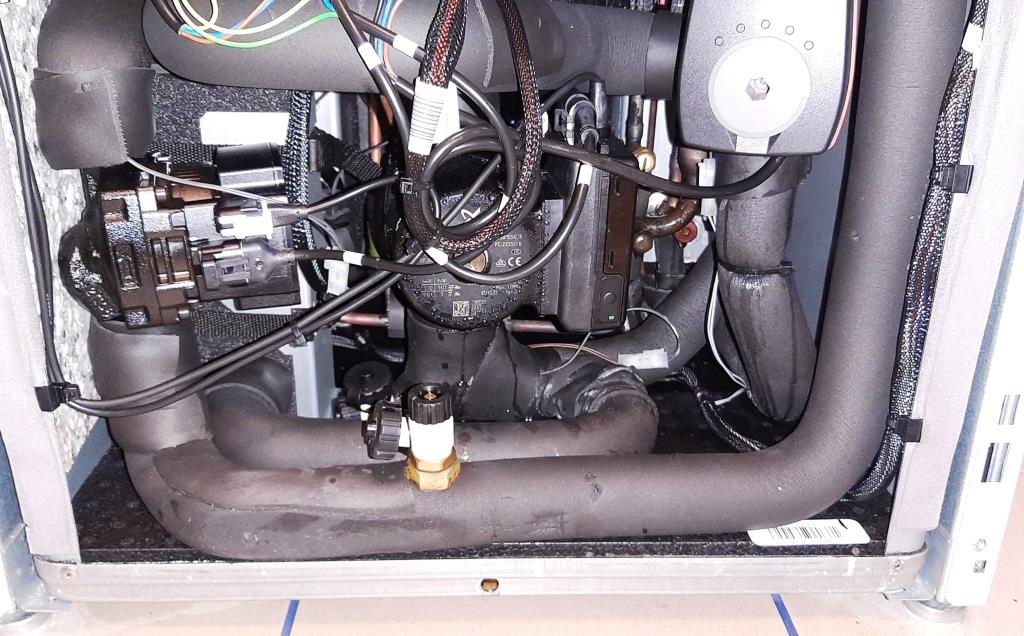

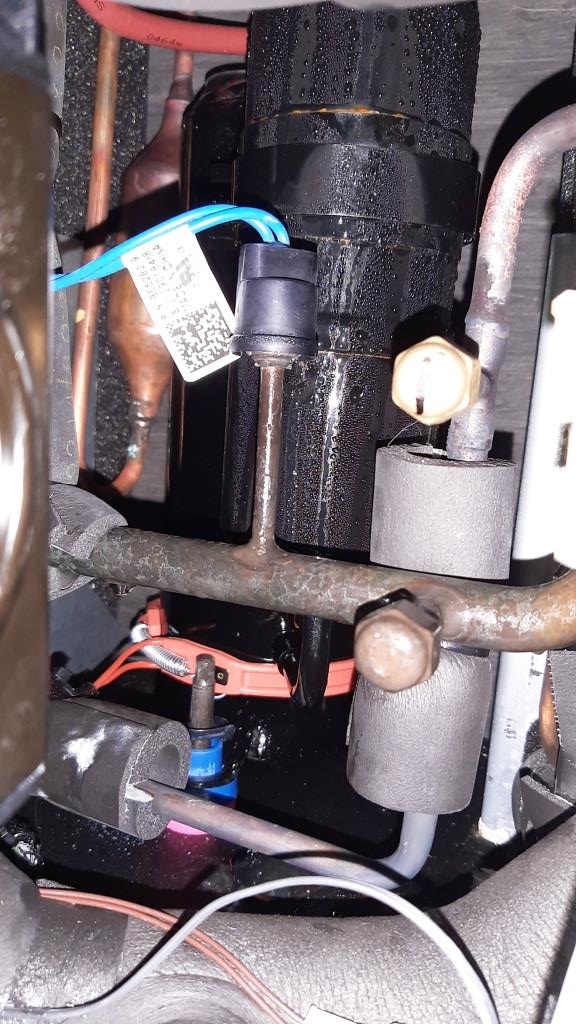

Scheinbar ist das alles nur Kondenswasser, das sich an der Solepumpe sammelt. Die Wissenden in der Sektion Wärmepumpe im Energiesparhausforum hams bestätigt. Scheinbar hab ich im Heizraum ein grad blödes Verhältnis von Luftfeuchtn und Temperatur. Ist zwar nicht anders als sonst, aber andere Erklärung gibts ned wirklich, auf Lecks hab ich die NIBE untersucht.

​Langfristige Lösung: Dämmung der Solepumpe mit Armaflex.

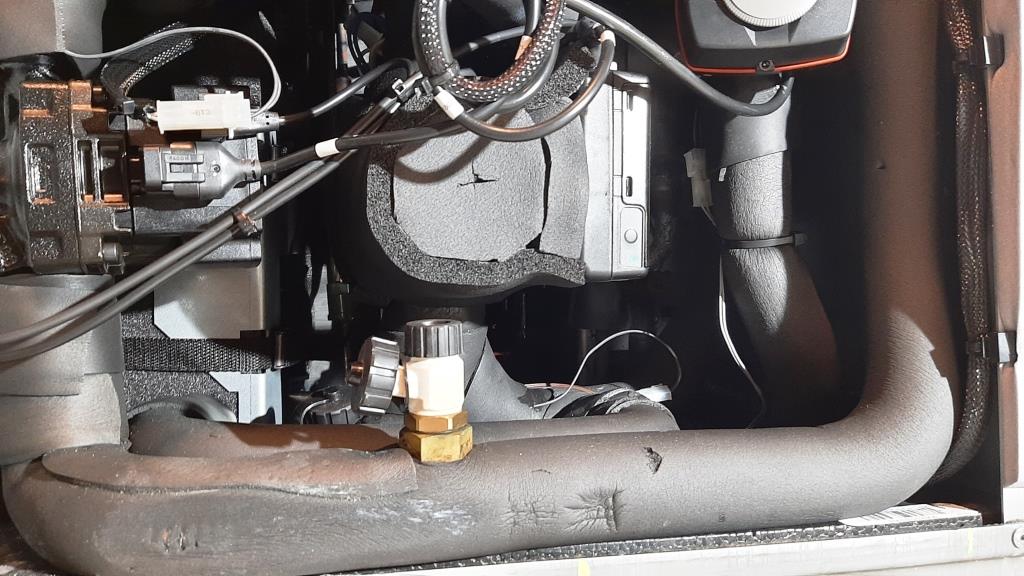

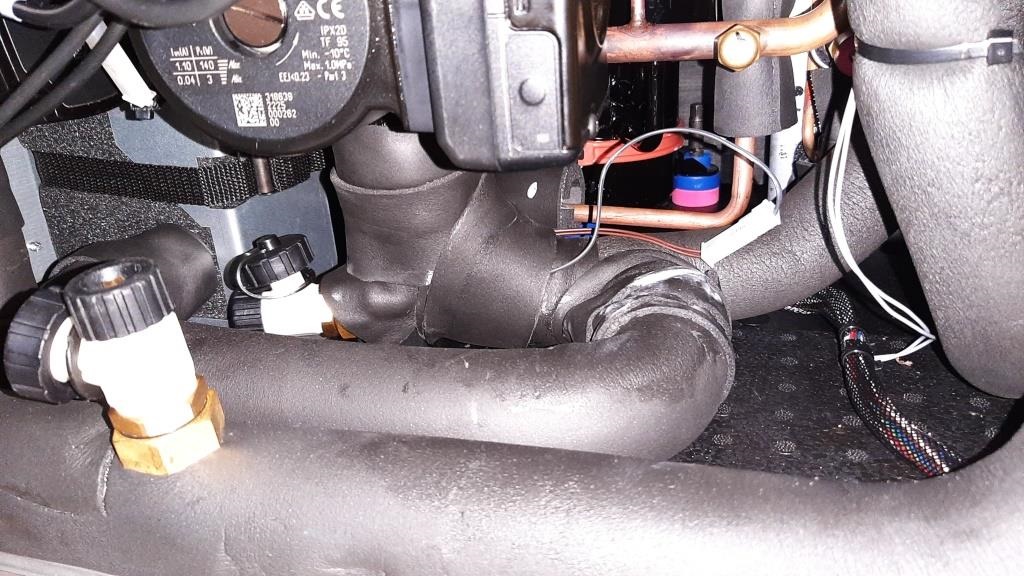

Dämmung der Solepumpe

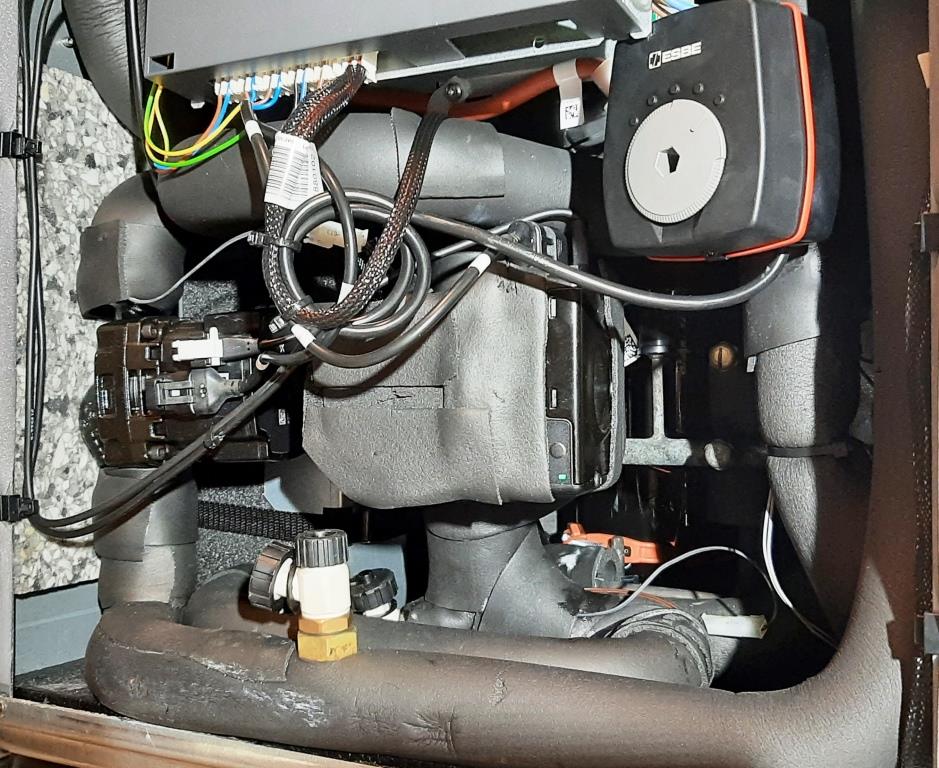

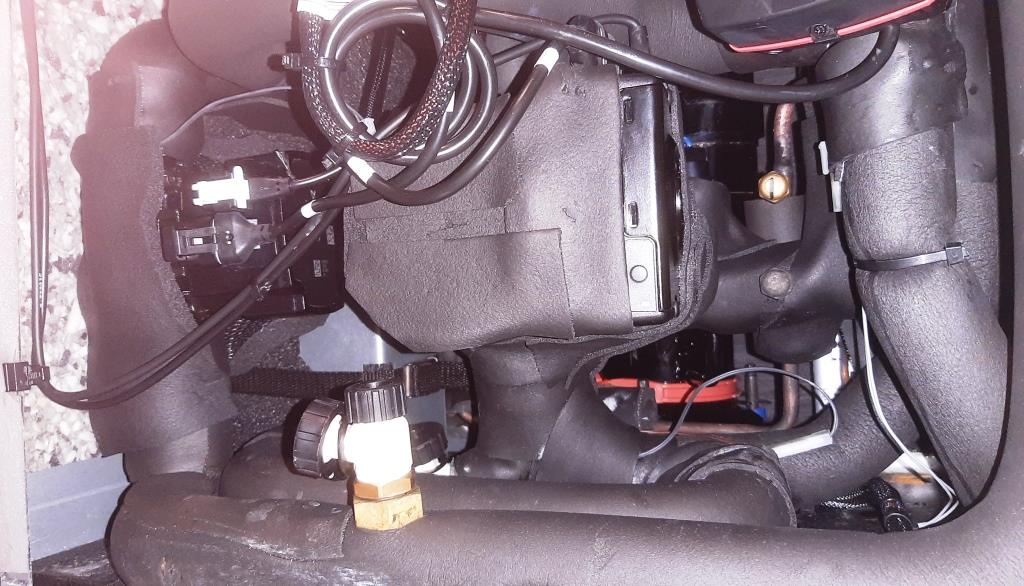

Kurz vor Weihnachten 2023, ich hab mir selbst ein Geschenk gemacht und 13mm Armaflexmatte bestellt und 3mm Armaflex Tape. Tags zuvor hab ich den Heizraum gut durchgelüftet, damit die Wärmepumpe so wenig wie möglich schwitzt.

Dummerweise hab ich über Nacht vergessen, das Fenster zuzumachen, also war der Heizraum SEHR gut durchgelüftet, aber auch bibberfrostig kalt. Vorteil: Die Solepumpe war staubtrocken, also beste Pickvorraussetzungen.

Nachdämmung

Die Solepumpe ist scho gut gedämmt, leider schwitzen die Röhrln dahinter noch also gehört nachgearbeitet. Wenn die Abdeckung unten offen ist, reicht Lüften alle 2 Tage. Allerdings ists halt dann auch bissl lauter, die WP.

Aber jetzt, alle sehr schwitzenden Röhrln sind nachgedämmt, ich hab paar Fotos an KNV geschickt, die haben das abgesegnet. Ich lüfte trotzdem sicherheitshalber alle 2..3 Tage im Winter, schaden tuts ned.

Schonwieder Happy Birthday Wärmepumpe

Ich werd hier die Jahreswerte meiner WP und RGK immer aktualisieren, jeweils am 22. September.
